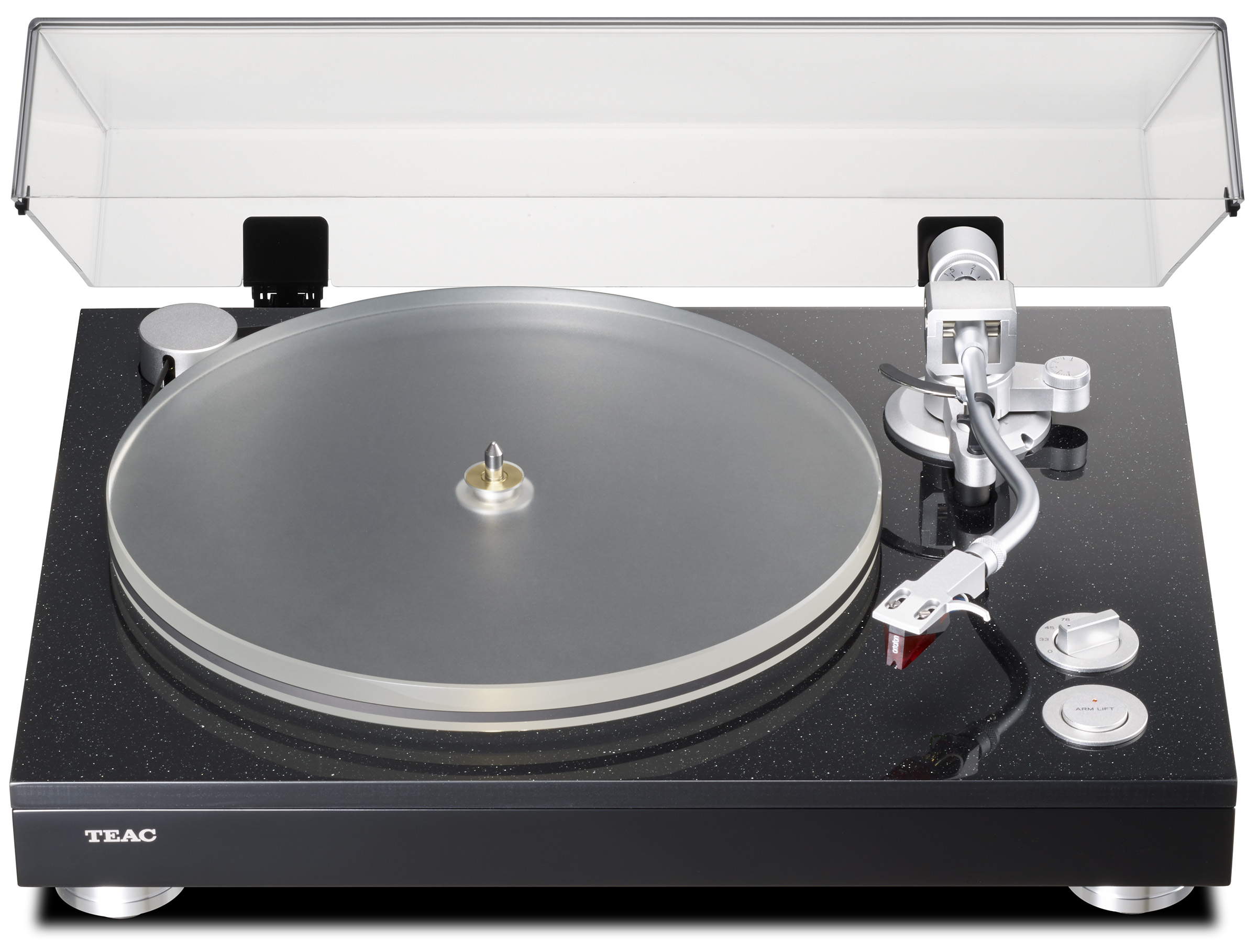

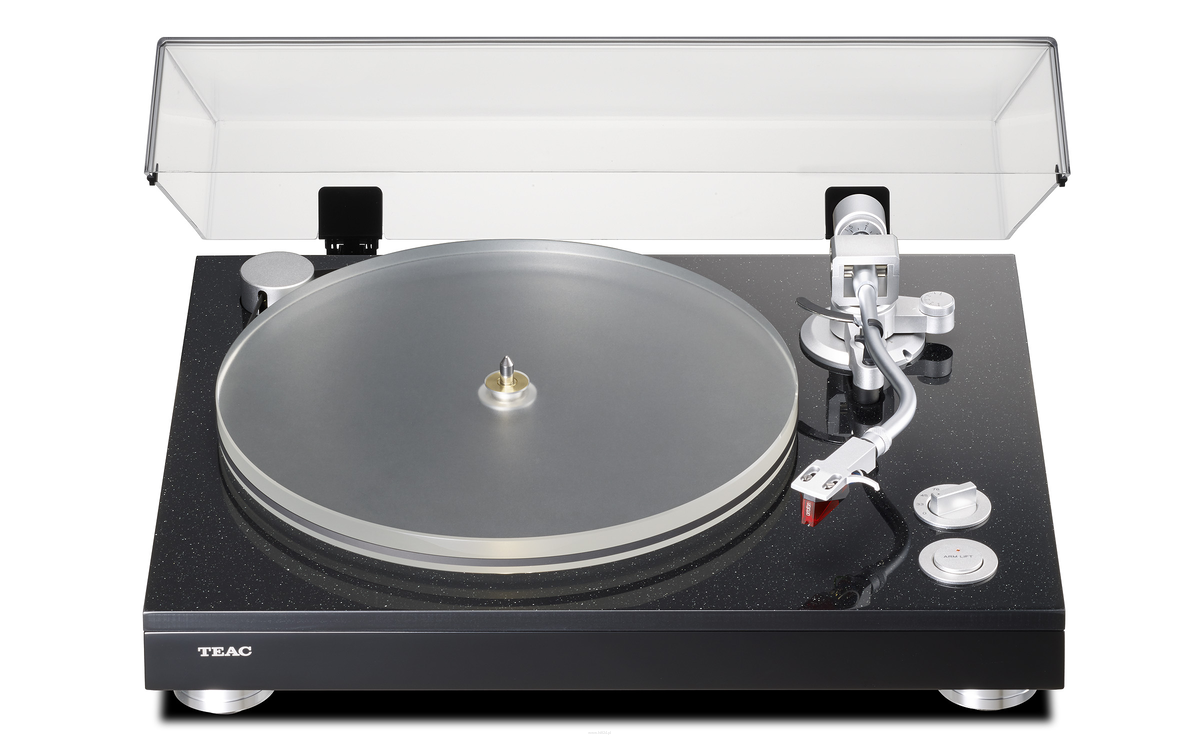

Gramofon analogowy z napędem paskowym i wyjściem XLR Balanced

Ten analogowy gramofon, obsługujący zbalansowane wyjście MC, wykorzystuje hybrydową konstrukcję chassis, łączącą syntetyczny marmur, papier washi oraz MDF, a także 9-calowe ramię typu S z uniwersalnym mocowaniem i łożyskowaniem nożowym (knife-edge).

Najważniejsze cechy

Obsługa prędkości obrotowych 33⅓, 45 i 78 rpm
System Platter Rotation Sensing Servo (PRS3)
Statycznie zbalansowane ramię z łożyskowaniem knife-edge
Regulacja wysokości ramienia (VTA) w zakresie +6 mm
Masa chassis: 10,6 kg
Masa talerza: 1,7 kg (akryl o grubości 20 mm)
Funkcja antyskatingu
Elektryczny podnośnik ramienia
Bezdotykowa, automatyczna funkcja podnoszenia ramienia (włączana/wyłączana)
Zbalansowane wyjścia XLR
Niezbalansowane wyjścia RCA
Zacisk uziemienia (GND)
Regulowane, toczone z aluminium stopy w czterech punktach
Akrylowa pokrywa przeciwkurzowa
Odlewany headshell z przewodem sygnałowym w zestawie
Obsługa wkładek o masie 15–23 g (z headshellem)
Przewody RCA i przewód uziemienia w zestawie
Klucz imbusowy do regulacji podnośnika ramienia
Klucz imbusowy do regulacji VTA
Przyrząd do ustawiania geometrii wkładki (alignment gauge)

Hybrydowe chassis – stabilność i design

Gramofon jest sceną, która ma wydobyć pasję artystów i kunszt inżynierów zapisany w rowkach płyty. Dzięki połączeniu głębokiej, czarnej płyty z syntetycznego marmuru oraz MDF-u wykończonego lakierem fortepianowym, TN-5BB tworzy platformę, która jednocześnie skutecznie tłumi niepożądane drgania i prezentuje się nowocześnie oraz bardzo elegancko.

Zbalansowane wyjścia XLR dla maksymalnej szczegółowości

Wbudowane gniazda XLR, współpracujące z przedwzmacniaczem phono obsługującym połączenie zbalansowane, pozwalają przenieść nawet najdelikatniejsze sygnały z wkładki z jeszcze większą intensywnością, dynamiką i odpornością na zakłócenia.

Ramię SAEC × TEAC z łożyskowaniem nożowym

Ramię z łożyskowaniem knife-edge, opracowane we współpracy SAEC × TEAC, zapewnia wyjątkową precyzję prowadzenia igły i wysoką rozdzielczość dźwięku. To kluczowy element „sceny”, który pozwala w pełni wykorzystać potencjał wkładki oraz samego napędu.

Akrylowy talerz i system PRS3

20-milimetrowy akrylowy talerz napędzany jest autorskim systemem Platter Rotation Sensing Servo System (PRS3), który stale kontroluje i koryguje prędkość obrotową. Dzięki temu uzyskujemy bardzo stabilne, równe obroty, co przekłada się na czystszy, bardziej naturalny dźwięk.

Dla tych, którzy chcą usłyszeć „prawdziwe” nagranie

TN-5BB został zaprojektowany dla słuchaczy, którzy chcą usłyszeć muzykę jak najbliżej tego, co zamierzali artyści i inżynierowie w studiu – z maksymalną ilością detalu, przestrzeni i emocji.

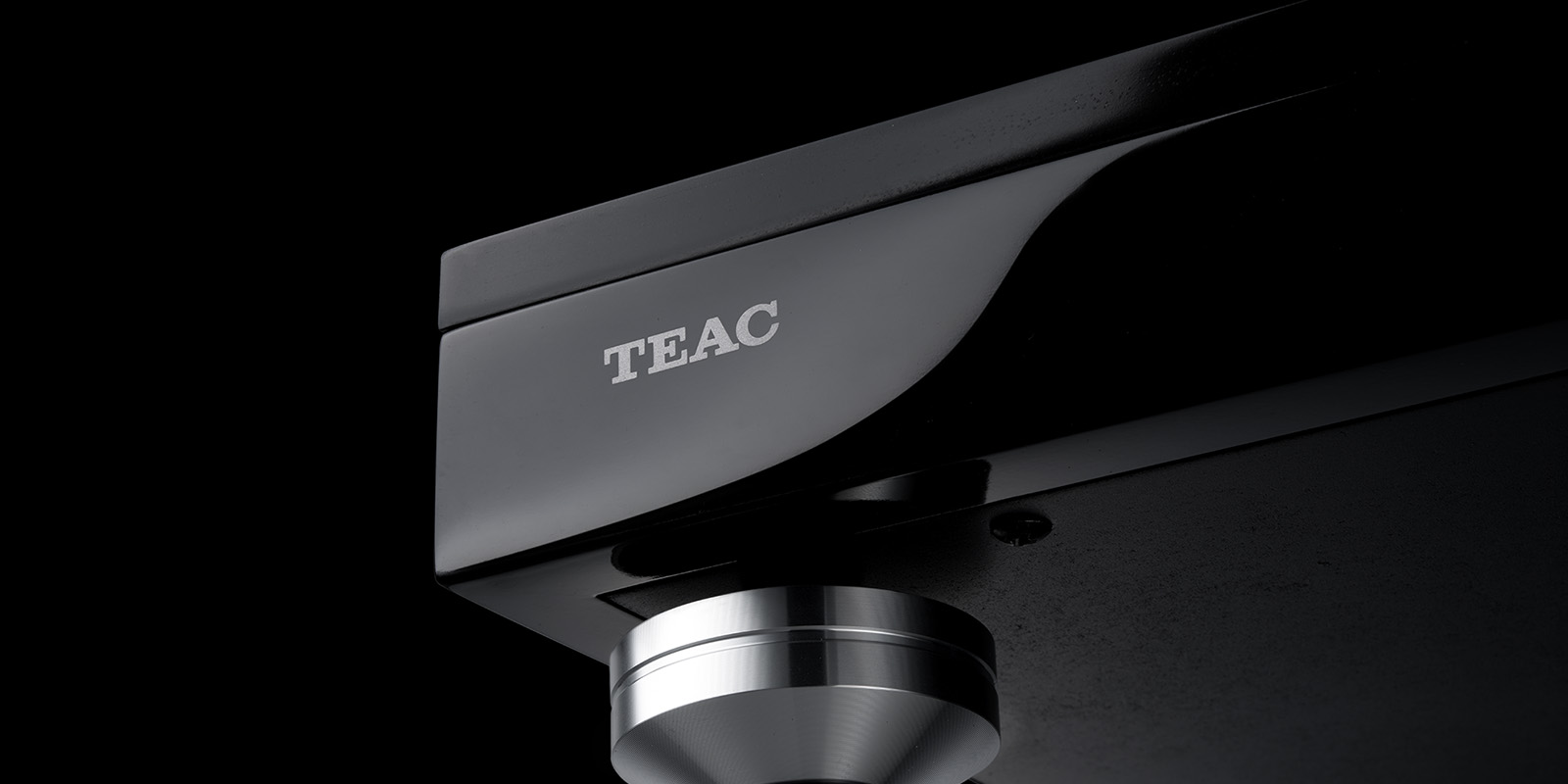

Hybrydowe chassis z wielomateriałową konstrukcją tłumi niepożądane drgania

Hybrydowe chassis o wielowarstwowej konstrukcji

Chassis gramofonu ma wielowarstwową budowę, łączącą masywną płytę MDF o grubości 36 mm (z wysokim współczynnikiem tłumienia wewnętrznego) z 12-milimetrową płytą z syntetycznego marmuru o wyjątkowej sztywności. Cała obudowa waży 8,8 kg. Tak duża masa w połączeniu ze sztywną konstrukcją i skutecznym tłumieniem drgań przekłada się na bardzo wysoką odporność na sprzężenia akustyczne. Ramię i talerz zamocowane są do górnej płyty z marmuru syntetycznego, natomiast silnik – będący głównym źródłem drgań – osadzono w dolnej płycie MDF. Takie odseparowanie sekcji, z wykorzystaniem materiałów o właściwościach tłumiących, skutecznie izoluje ramię od silnika. Powstaje konstrukcja o znakomitej „ciszy mechanicznej”, ograniczająca przenoszenie drgań z napędu na ramię.

Washi jako klucz do naturalnego brzmienia

Bazując na doświadczeniach z japońskimi matami gramofonowymi z papieru washi oraz licznych odsłuchach porównawczych, ustalono optymalną grubość tego materiału i zastosowano go jako przekładkę pomiędzy płytą z marmuru syntetycznego a MDF. Zamiast klasycznej gumy czy elementów metalowych użyto właśnie washi, co pozwala zachować naturalną energię i żywotność dźwięku, wydobywając pełnię brzmienia podczas odtwarzania płyt winylowych.

PRS3 – precyzyjny napęd paskowy zapewniający stabilną rotację talerza




PRS3 – precyzyjny napęd paskowy dla stabilnej rotacji talerza

W idealnym świecie talerz po wprawieniu w ruch obracałby się wyłącznie dzięki własnej masie i bezwładności. W praktyce jest to niemożliwe, dlatego w TN-5BB zastosowano napęd paskowy z płaskim paskiem, który przenosi moc silnika DC na zewnętrzny obwód talerza.

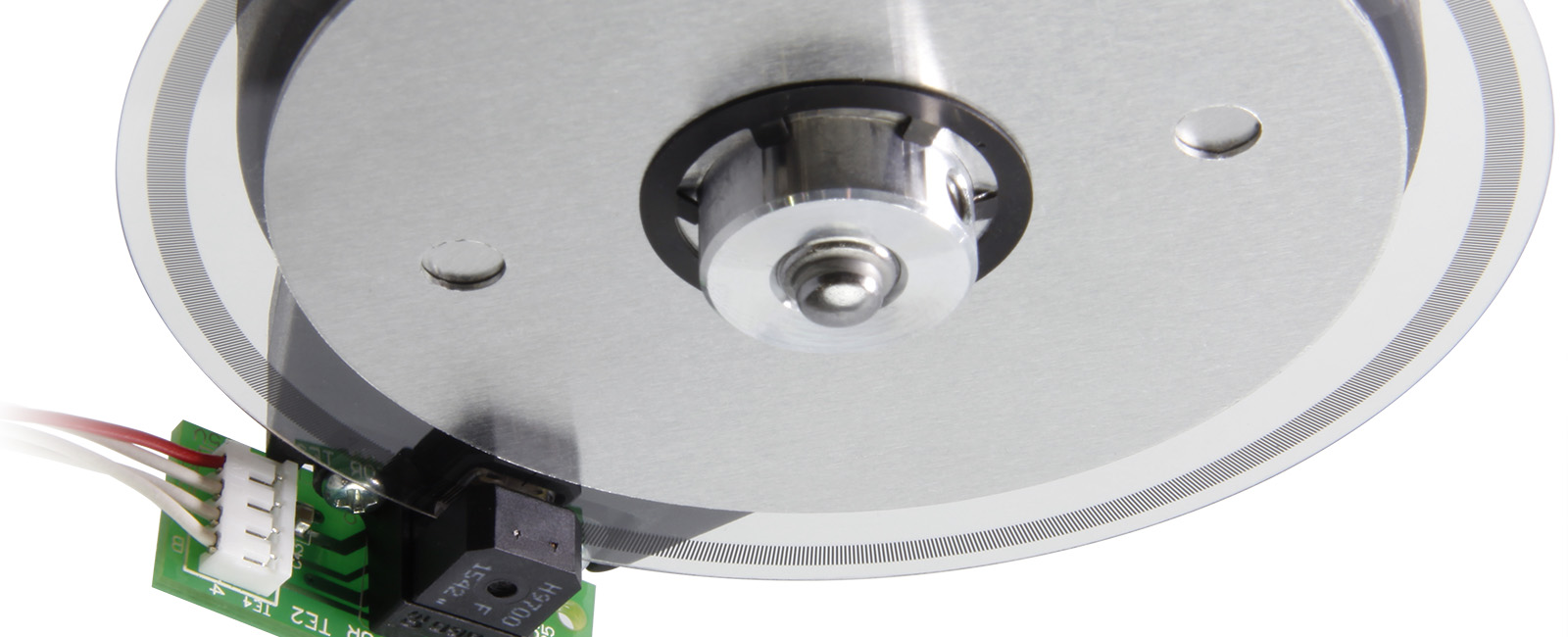

System Platter Rotation Sensing Servo (PRS3)

Na spodzie talerza umieszczono czujnik optyczny, który stale monitoruje prędkość obrotową. Na podstawie tego odczytu układ automatycznej regulacji obrotów steruje pracą silnika, korygując wszelkie odchylenia. Dzięki temu system PRS3 zapewnia bardzo wysoką precyzję i stabilność obrotów, niemożliwą do osiągnięcia przy samym połączeniu bezwładności talerza i klasycznego napędu silnikowego.

Trzy prędkości – pełna kompatybilność z kolekcją płyt

Gramofon obsługuje trzy prędkości: 33⅓, 45 oraz 78 obr./min, co pozwala odtwarzać zarówno współczesne wydania, starsze płyty, jak i nagrania w formacie 78 rpm – z zachowaniem wysokiej jakości dźwięku.

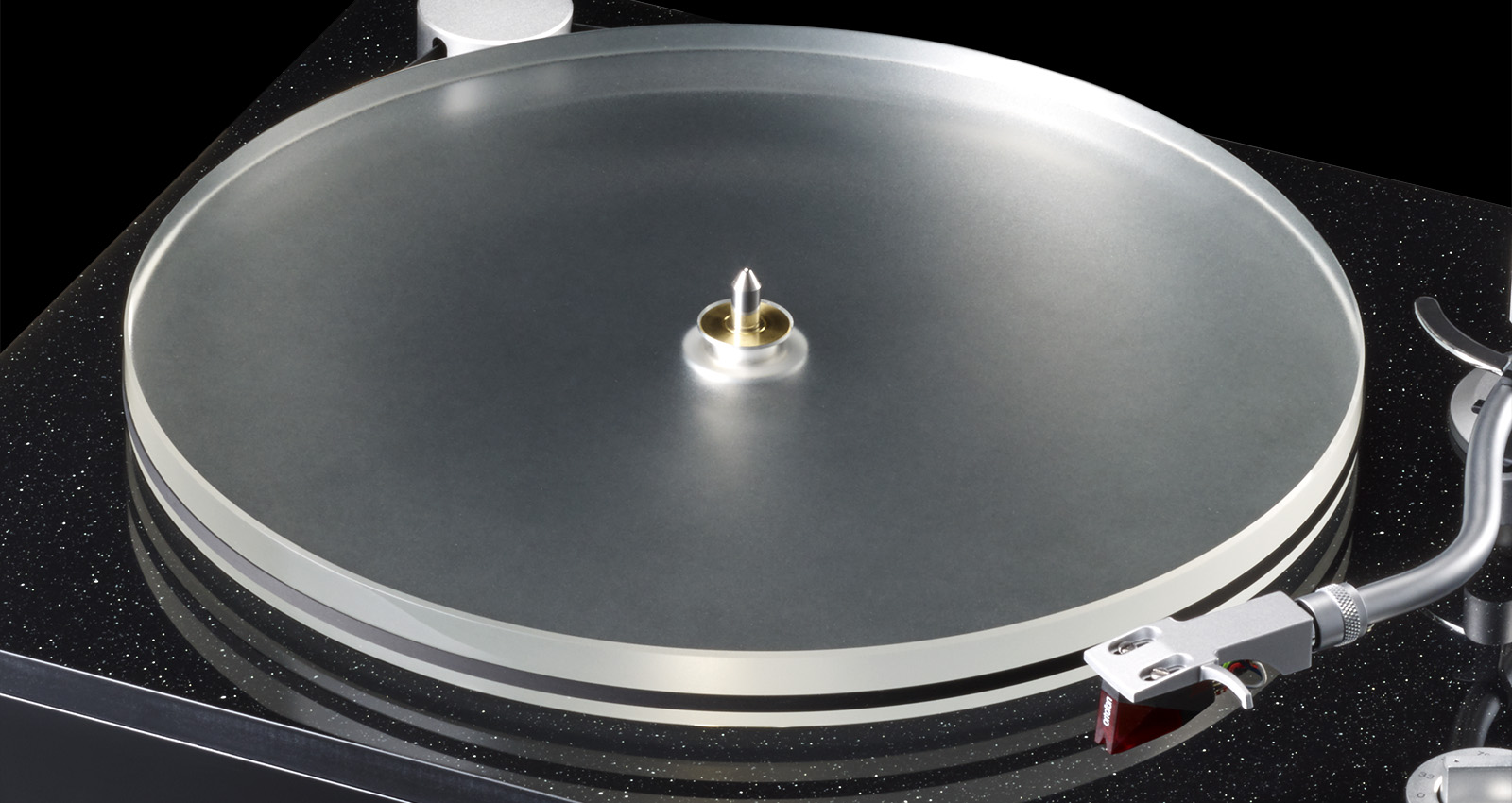

20-milimetrowy talerz akrylowy

20-milimetrowy talerz akrylowy

Talerz wykonano z akrylu — materiału o znakomitej płaskości i wysokim tłumieniu wewnętrznym. Jego 20-milimetrowa grubość i masa 1,7 kg zapewniają duży moment bezwładności, co przekłada się na stabilną pracę i równomierne obroty.

Właściwości elektrostatyczne akrylu i płyt winylowych

Winyl jako materiał łatwo elektryzuje się ujemnie. Akryl ma podobne właściwości, jednak oba tworzywa znajdują się blisko siebie w szeregu triboelektrycznym*. Oznacza to, że przy bezpośrednim kontakcie nie wytwarzają tak łatwo ładunków elektrostatycznych. Dzięki temu płytę można położyć bezpośrednio na talerzu — bez konieczności używania maty — i cieszyć się czystym, niezakłóconym brzmieniem.

*Szereg triboelektryczny to zestawienie materiałów uporządkowane według łatwości, z jaką wytwarzają ładunki dodatnie i ujemne. Materiały znajdujące się blisko siebie generują niewielkie naładowanie elektrostatyczne przy tarciu, natomiast te bardziej oddalone — znacznie łatwiej.

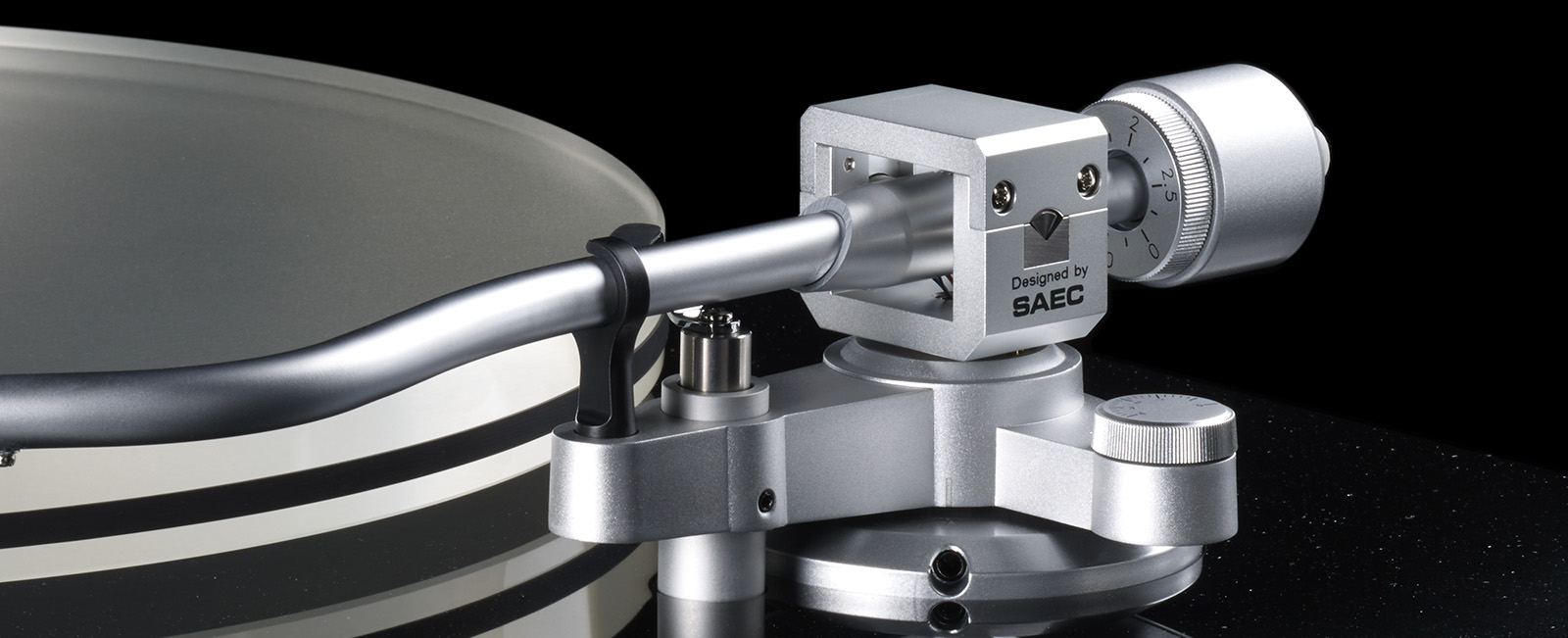

Precyzyjne śledzenie rowka dzięki ramieniu knife-edge – efekt współpracy SAEC × TEAC
TN-5BB

Ramię knife-edge zastosowane w modelu TN-5BB powstało we współpracy z SAEC – japońską marką z ponad 40-letnim doświadczeniem w projektowaniu ramion gramofonowych. Wykorzystuje ono stalowe łożyskowanie nożowe (knife-edge) w osi pionowej, co pozwala osiągnąć wyjątkowo czułe i stabilne śledzenie rowka płyty.

W osi poziomej tradycyjne, pojedyncze łożysko kulkowe zastąpiono konstrukcją opartą na dwóch wysokoprecyzyjnych łożyskach japońskiej produkcji, co znacząco poprawia płynność i dokładność ruchu.

Możliwość regulacji wysokości podstawy ramienia pozwala na precyzyjne ustawienie kąta prowadzenia igły (VTA) w zakresie 6 mm, dzięki czemu ramię można idealnie dopasować do wkładek o różnej wysokości.

Geometria ramienia oparta jest na krzywej Baerwalda, zgodnej z normami IEC, co minimalizuje zniekształcenia w całym przebiegu płyty i zapewnia optymalną jakość dźwięku.

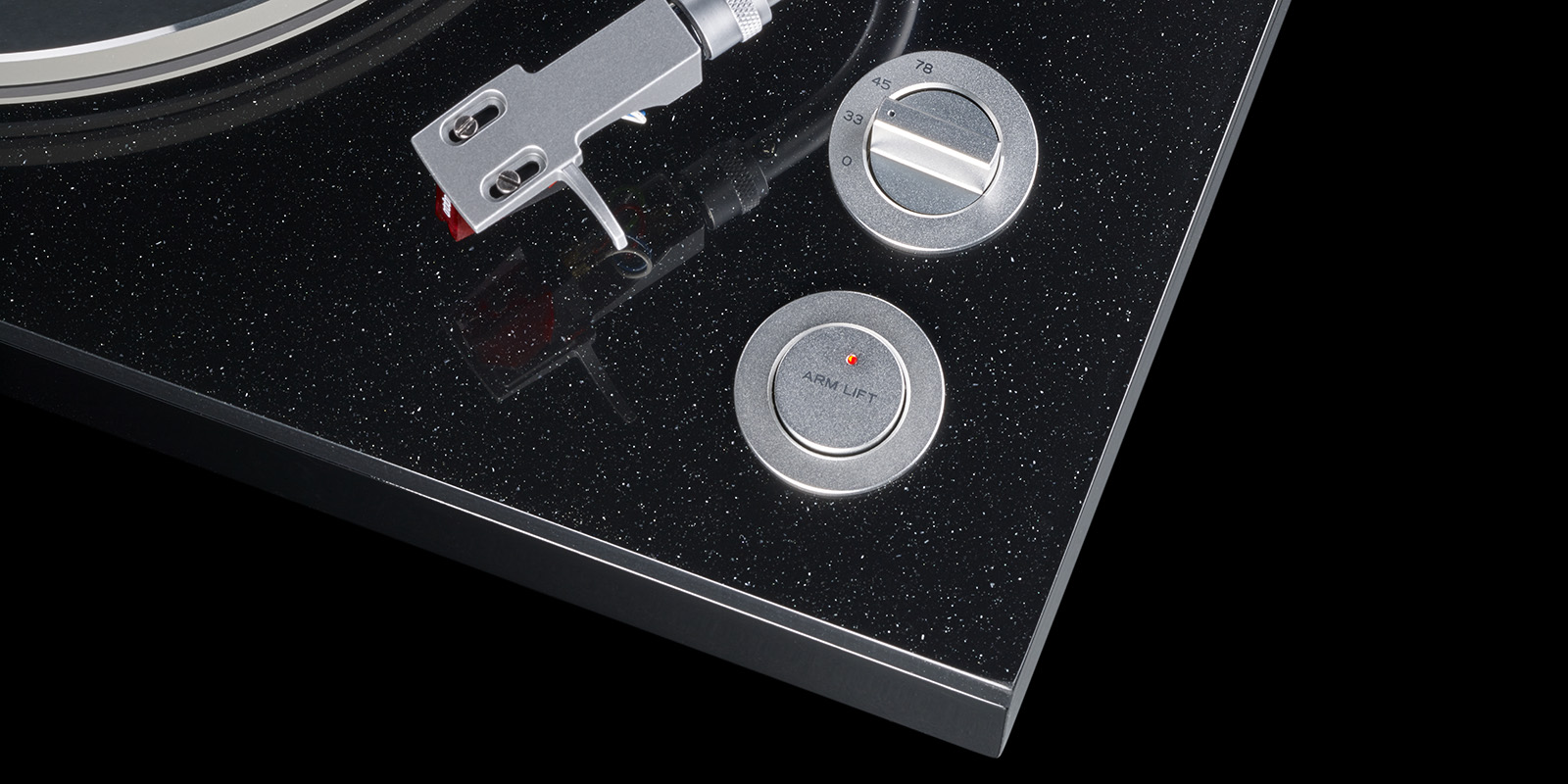

Automatyczne podnoszenie ramienia po zakończeniu odtwarzania

Zastosowany elektryczny podnośnik ramienia umożliwia jego płynne opuszczanie i podnoszenie za pomocą jednego przycisku. Dodatkowo układ wykorzystuje bezstykowy czujnik optyczny, który automatycznie unosi ramię po zakończeniu odtwarzania płyty. Funkcję automatycznego podnoszenia można wyłączyć, co jest przydatne przy odtwarzaniu niestandardowych płyt, które nie spełniają typowych norm.

Przewody ramienia z przewodnikiem PC-Triple C od SAEC

Do wewnętrznego okablowania ramienia zastosowano przewodnik PC-Triple C produkcji SAEC. Charakteryzuje się on znakomitą przewodnością, dzięki czemu umożliwia przesyłanie nawet bardzo słabych sygnałów analogowych z płyty z maksymalną dokładnością i minimalnymi stratami.

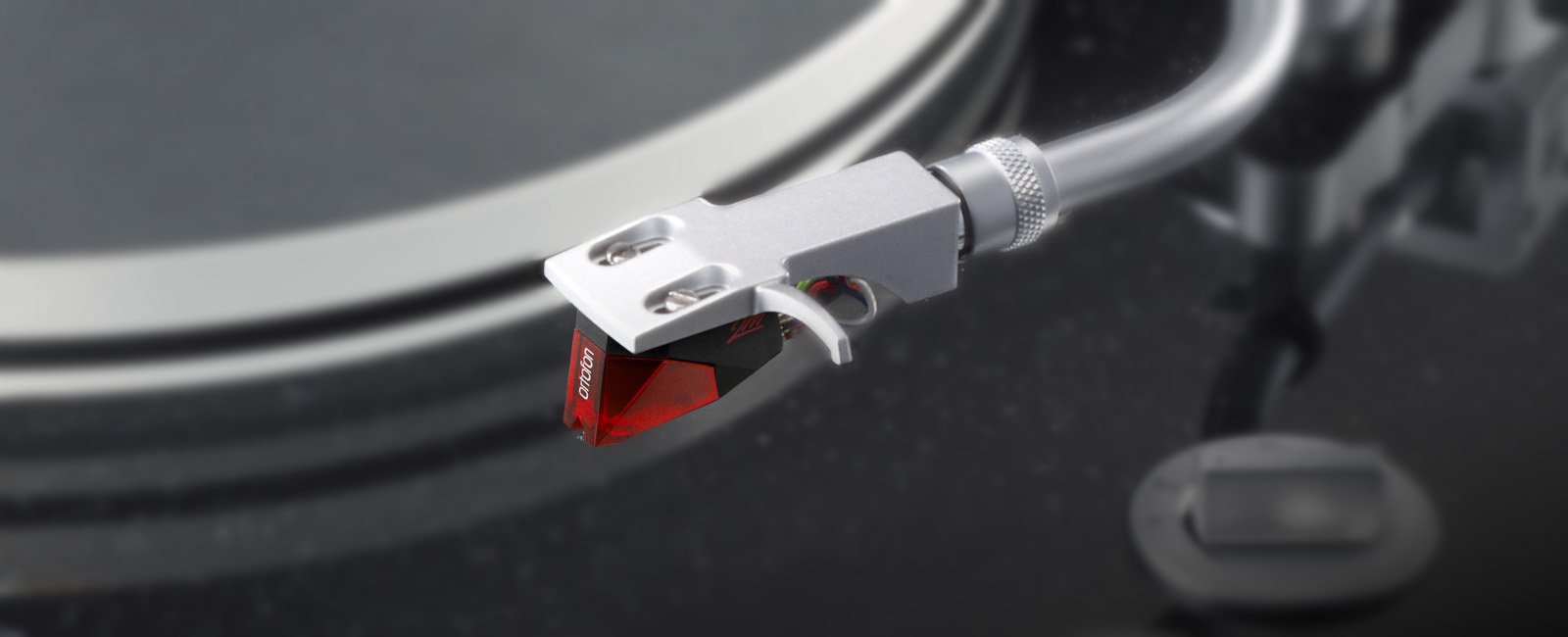

Ortofon 2M Red jako standardowa wkładka MM

Model TN-5BB jest fabrycznie wyposażony we wkładkę MM Ortofon 2M Red, cieszącą się ugruntowaną renomą wśród miłośników winyli. Wkładka jest już zamontowana i wyjustowana na headshellu, dzięki czemu po wyjęciu gramofonu z pudełka i podstawowej konfiguracji możesz niemal od razu cieszyć się odsłuchem swoich płyt.

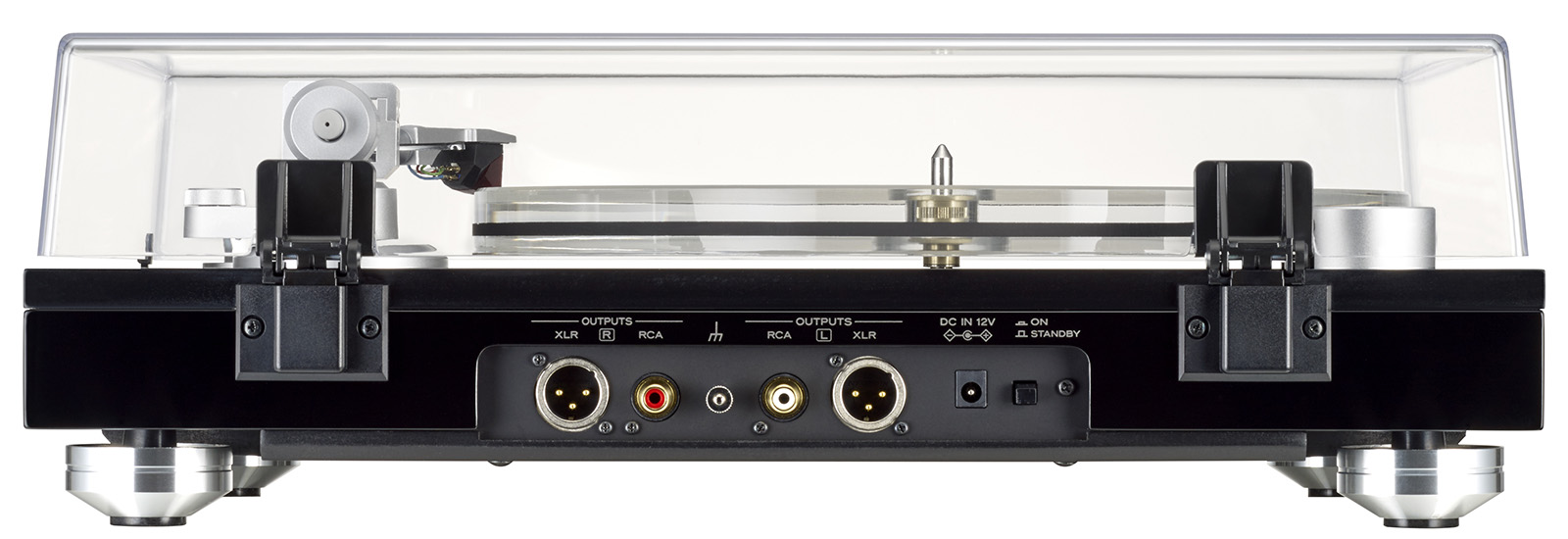

Zbalansowane wyjścia XLR – idealne do transmisji sygnału MC TN-5BB

Oprócz standardowych wyjść analogowych RCA, gramofon wyposażono również w zbalansowane złącza XLR. Umożliwiają one wykorzystanie szerokiej gamy dostępnych na rynku kabli do podłączenia z przedwzmacniaczem phono, takim jak TEAC PE-505, lub innym preampem obsługującym wejście XLR. Dzięki transmisji zbalansowanej możliwe jest przekazanie sygnału z wkładki MC z jeszcze wyższą odpornością na zakłócenia i większą czystością brzmienia.

Atrakcyjny design – kontrast czerni perłowej, czerni fortepianowej i srebrnych akcentów
TN-5BB

Motywem przewodnim projektu jest elegancki kontrast czerni i srebra. MDF wykorzystany w konstrukcji obudowy pokryto lakierem fortepianowym, nadającym jej wyrazisty połysk. Z kolei górny panel z syntetycznego marmuru z daleka wygląda jak głęboka, jednolita czerń, lecz z bliska ukazuje subtelne, perłowe refleksy, zmieniające się w zależności od kąta patrzenia.

Projektem rządzi prostota, ale jednocześnie całość dostarcza prawdziwej przyjemności estetycznej. Dodatkowo zastosowano elementy z wytłaczanego aluminium – takie jak pokrętła sterujące, przełącznik podnośnika ramienia czy stopy – które dodają konstrukcji ekskluzywnego charakteru.

Specyfikacja techniczna

Sekcja gramofonu
System napędu: sterowany serwo, precyzyjny napęd paskowy z detekcją prędkości obrotowej
Silnik: DC
Prędkości obrotowe: 33⅓ rpm, 45 rpm, 78 rpm
Wow & flutter: 0,1% lub mniej
Talerz: akrylowy, średnica 30 cm

Sekcja ramienia
Typ ramienia: statycznie zbalansowane, w kształcie litery S
Efektywna długość ramienia: 223 mm
Zakres masy kompatybilnych wkładek: 3,0–12,0 g (14–23 g z headshellem)
Naddatek (overhang): 18 mm
Zakres regulacji wysokości ramienia: ok. 6 mm

Sekcja wkładki
Typ: MM
Napięcie wyjściowe: 5,5 mV (1 kHz, 5 cm/s)
Siła nacisku: 1,8 g
Masa wkładki: 7,2 g
Masa headshella (w zestawie): 11 g (łącznie ze śrubkami, nakrętkami i przewodami)
Model igły zamiennej: Ortofon 2M Red
Przewidywana żywotność igły: zwykle ok. 1000 godzin (w zależności od warunków użytkowania)

Wyjścia Phono
Zbalansowane
Złącza: XLR × 1 para

Niezbalansowane
Złącza: RCA × 1 para

Zasilanie
Zasilanie: AC 100–240 V, 50/60 Hz (zasilacz sieciowy)
Pobór mocy: 2,0 W lub mniej (0,3 W w trybie czuwania)

Wymiary i waga
Wymiary (S × W × G), pokrywa zamknięta: 450 × 148 × 351 mm / 17,1" × 5,8" × 13,8"
Wymiary (S × W × G), pokrywa otwarta: 450 × 420 × 410 mm / 17,1" × 16,5" × 16,1"
Wymiary (S × W × G), bez pokrywy: 450 × 135 × 351 mm / 17,1" × 5,3" × 13,8"
(Uwzględniono elementy wystające przy ramieniu ustawionym w najwyższej pozycji)
Waga: ok. 10,5 kg / 23,2 lbs

Akcesoria w zestawie
Adapter 45 rpm × 1
Przeciwwaga × 1
Headshell z wkładką Ortofon 2M Red × 1
Talerz × 1
Płaski pasek napędowy × 1
Osłona koła pasowego × 1
Pokrywa przeciwkurzowa × 1
Zawiasy pokrywy × 2
Podkładki do regulacji wysokości stóp × 4
Klucz imbusowy do regulacji wysokości ramienia × 1
Przewód RCA × 1
Przewód uziemiający × 1
Zasilacz (GPE018S-120100-Z) × 1
Przyrząd do ustawiania wkładki (Cartridge Alignment Gauge) × 1
Instrukcja obsługi × 1
