Kondycjoner zasilania PC-DC łączy w jednym urządzeniu 4 funkcje:

filtrowanie zakłóceń sieci; redukowanie składowej stałej napięcia zasilającego; zasilacz liniowy dla portów USB; oraz zabezpieczenie przeciwprzepięciowe i przeciążeniowe (dla wszystkich wyjść, w tym portów USB).

FILTROWANIE ZAKŁÓCEŃ SIECI

Sieć elektryczna w naszych domach lub miejscach pracy narażona jest na różne zakłócenia, np. elektromagnetyczne (EMI) generowane przez urządzenia podłączone do tej samej sieci (lodówki, klimatyzatory, komputery itp.). Te zakłócenia powstają nie tylko wewnątrz domu lub biura, ale także we wszystkich urządzeniach znajdujących się w budynku lub poza nim, a także mogą się różnić w zależności od pory dnia lub tygodnia, kiedy zmienia się natężenie ruchu w sieci elektrycznej.
Wszystkie te zakłócenia, które nazywamy szumami, mają bardzo negatywny wpływ na źródła zasilające Twój system i generują niechciane efekty i zakłócenia.
Ta „brudna” energia elektryczna może mieć negatywny wpływ na wydajność Twojego systemu audio-video.

Kondycjonery zasilania TAGA Harmony to świetny sposób na ograniczenie negatywnych efektów pochodzących z zasilania i odizolowanie systemu od zanieczyszczonej energii.

Zanieczyszczona energia elektryczna ma również negatywny wpływ na obwody wewnętrzne i zasilacze Twojego sprzętu, a ponieważ kondycjonery z serii PC-DC działają jako bufor między gniazdkiem ściennym, a sprzętem, pomoże to w wydłużeniu żywotności podłączonych komponentów.

Niezależne grupy przełączanych i nieprzełączanych gniazd zasilania 230V – 240V (typu Schuko) z 4 niezależnymi filtrami przeciwzakłóceniowymi, każdy specjalnie zaprojektowany dla danej grupy i do użytku z konkretnym sprzętem audio i wideo.

Oddzielne cewki indukcyjne SQ typu common dla każdej grupy gniazd.

- Uzwojenie z płaskiego emaliowanego drutu z miedzi beztlenowej o wysokiej czystości.
- Niska rezystancja prądu stałego, równomiernie rozproszone pole elektryczne i wyjątkowo mała rozproszona pojemność, dla lepszego filtrowania EMI o wysokiej częstotliwości.
- Dobre odprowadzanie ciepła dla wyższej wydajności.
- Duży przepływ prądu, gęstość jest ponad 1.3 razy większa od okrągłego drutu miedzianego, co pozwala na lepsze filtrowanie przy wykorzystaniu podobnego rozmiaru.
- Dodatkowe korzyści dla lepszego filtrowania: zamknięty obwód magnetyczny, mały wyciek magnetyczny, dobre przewodzenie i efekt promieniowania, stabilna konsystencja i lepszy efekt naskórkowości przy wysokich częstotliwościach.
Wysokiej jakości kondensatory klasy X wspomagają filtrowanie.
Dużej mocy 200W toroidalny transformator zapewnia izolację od zakłóceń sieciowych (dla urządzeń źródłowych).
- Osłona ekranująca z folii aluminiowej skutecznie chroni transformator przed zakłóceniami elektromagnetycznymi, poprawiając jego wydajność i pracę.
- Przewody wykonane z miedzi beztlenowej 18AWG: pierwotne AWM 1672 i wtórne AWM 1007 zapewniają najlepszą przewodność.


DC BLOKER

Wbudowany filtr DC napięcia zasilającego (Bloker DC) usuwa lub ogranicza niepożądaną składową stałą w wybranych wyjściowych gniazdach zasilających, która jest odpowiedzialna za szumy (brzęczenie) i wyższą temperaturę pracy transformatorów, co pogarsza jakość dźwięku. Dzięki temu podłączone komponenty pracują ciszej i wydajniej a przydźwięk sieciowy w kolumnach głośnikowych jest znacznie zredukowany.

DC Bloker z przełączaniem w czasie rzeczywistym dla wybranych grup gniazd zasilania 230V – 240V.
Możesz włączać i wyłączać DC Bloker na bieżąco, aby uzyskać najlepszą jakość dźwięku.
Silne blokowanie przychodzącego prądu stałego do 12000mV (12V).
10 mostków wysokoprądowych i wysokiej częstotliwości oraz 2 kondensatory 47000uF – niezwykle skuteczne blokowanie prądu stałego, a jednocześnie unikanie negatywnego wpływu na jakość dźwięku.

ZASILACZ LINIOWY DLA WYJŚĆ USB

Większość urządzeń elektronicznych zasilanych prądem stałym (DC) wykorzystuje proste, niedrogie zewnętrzne adaptery z zasilaczami impulsowymi.
Takie adaptery działają z wysokimi częstotliwościami przełączania w celu dostarczania zasilania, co może powodować przedostawanie się różnych zakłóceń elektrycznych do podłączonych urządzeń, a nawet wprowadzać te szumy do sieci elektrycznej, wpływając na inne urządzenia.
Szumy drastycznie pogarszają jakość dźwięku i wydajność urządzeń audio-wideo.
Rozwiązaniem jest zastosowanie wysokiej jakości zasilacza liniowego stosowanego w filtrach PC-DC.
Zasilacz liniowy PC-DC oferuje bardzo wyraźną i natychmiastową poprawę jakości dźwięku urządzeń zasilanych prądem stałym.

Wbudowany toroidalny transformator izolujący dla urządzeń źródłowych jest także wykorzystywany do stabilnego zasilania portów USB.
Trójstopniowa sieć filtrująca:
Poziom I i II dla napięć 230V - 240V : filtrowanie wstępne przez system filtrowania szumów zasilania urządzenia, a drugie przez wbudowany transformator separacyjny.
III poziom dla napięcia stałego (DC) : specjalnie zaprojektowane filtrowanie na etapie końcowym, niezależne dla portów USB.

POSREBRZANE OKABLOWANIE WEWNĘTRZNE

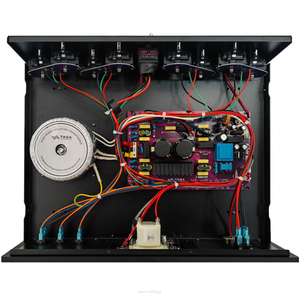

Wszystkie wewnętrzne przewody łączące płytę główną z gniazdami (230V-240V i USB) wykonane są z posrebrzanej miedzi beztlenowej o czystości 4N (99,99%) i izolowane teflonem.
Przewody łączące wejście zasilania i wszystkie przełączniki (Power, Phase, Reset) z płytą główną to przewody AWM 1015 14AWG wykonane z miedzi beztlenowej.
Wskaźniki analogowe i cyfrowe do łączenia z płytą główną wykorzystują podwójnie izolowane przewody AWM 1672 22AWG z miedzi beztlenowej.

OCHRONA PRZED PRZEPIĘCIAMI I PRZECIĄŻENIAMI

Kondycjonery PC-DC zapewniają ochronę przeciwprzepięciową i przeciążeniową wszystkich wyjść.
Ochrona I poziomu : system filtrowania i ochrony z wyłącznikiem automatycznym.
II poziom, 4-stopniowa dodatkowa ochrona portów USB :
system wykorzystujący wbudowany transformator separacyjny -> regulator przełączający obniżający napięcie -> filtrowanie EMI wysokiej częstotliwości dla wyjścia 5V -> obwód zabezpieczający przed zwarciem i przeciążeniem termicznym, specjalnie zaprojektowany dla portów USB.

POZOSTAŁE FUNKCJE

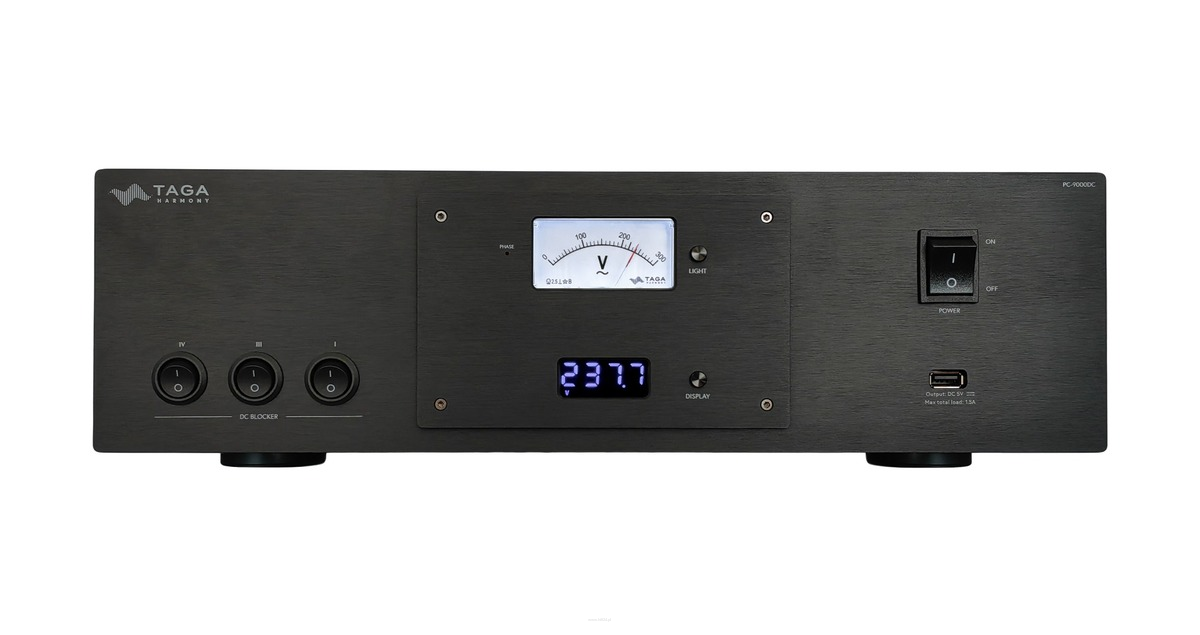

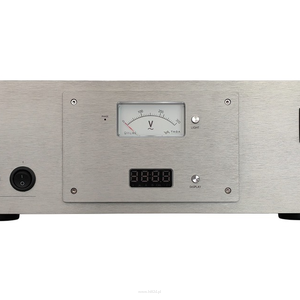

Analogowy wskaźnik napięcia z przełączanym podświetleniem pozwala kontrolować stabilność napięcia zasilania w gniazdku ściennym.
Cyfrowy wskaźnik napięcia (V) / prądu (w mA lub A) / mocy (W) pokazujący dane w czasie rzeczywistym, który można wyłączyć.
Detekcja fazy oraz przełącznik polaryzacji wskazuje nieprawidłową fazę zasilania i umożliwia jej łatwą korektę.
Gniazdo zasilania IEC C14 i wymienny przewód zasilający Schuko-IEC C13 umożliwiają w dowolnym momencie wymianę na audiofilski kabel zasilający klasy premium.

Dzięki kondycjonerom zasilania z serii PC-DC będziesz mógł cieszyć się lepszą jakością sprzętu audio i video.

Specyfikacja techniczna

Typ / Konstrukcja: Kondycjoner sieciowy z blokerem DC
Ilość gniazd:

8 gniazd typu Schuko (230V – 240V)

4 przełączalne
4 nieprzełączalne
Grupy zasilania (2 gniazda w każdej):

Grupa I – maks. 3A: Źródła cyfrowe [DC Bloker] (przełączalne)
Grupa II – maks. 1A: Źródła dźwięku (przełączalne)
Grupa III – maks. 5A: Przedwzmacniacze / akcesoria [DC Bloker] (nieprzełączalne)
Grupa IV – maks. 5A: Wzmacniacze mocy [DC Bloker] (nieprzełączalne)
Porty USB-A (zasilanie liniowe): 2 × 5V (łącznie 2.1A)
Maksymalne całkowite obciążenie: 14A, 3220W (łącznie dla wszystkich gniazd i portów USB)
Filtracja i ochrona

Filtr szumów: -10 dB ~ -55 dB (2 – 100 MHz)
Maksymalny prąd impulsu: 4500A [8/20µs – jednorazowo]
Maksymalny skok napięcia: 3000V [10 mA]
Maksymalne napięcie progowe: 775V [8/20µs]
Maksymalna absorpcja energii: 140J [10/1000µs]
Blokowanie prądu stałego: Do 12000 mV (12V)
Funkcje / Wyposażenie

Ochrona przed przepięciami
Ochrona przed przeciążeniem
Detektor fazy z przełącznikiem polaryzacji
Analogowy wskaźnik napięcia (dokładność ±5%) z podświetleniem
Cyfrowy wskaźnik napięcia / natężenia / mocy (dokładność ±3%)
Ładowanie USB
Przewód zasilający Schuko–IEC C13 (1,5 m)
Zasilanie / Zużycie energii

230V, 50/60Hz
2,0 W – w trybie wyłączonym (bez podłączonych urządzeń)
3,5 W – w trybie włączonym (bez podłączonych urządzeń)
0,2 W – z włączonym podświetleniem
Wymiary (W × S × G): 13,3 × 43 × 34 cm (z nóżkami)
Waga: 9,2 kg / szt.
Dostępne wersje i kolory: Black, Silver
