Usher SD-502 ( Para) Podłogowe zestawy głośnikowe

USHER SD-501 / SD-502

Modele SD-501 i SD-502 zostały zaprojektowane w taki sam sposób jak SD-500 – z naciskiem na precyzyjne wyrównanie czasowe każdego kanału.

SD-501 wykorzystuje 2,5-drożną konstrukcję z dwoma głośnikami niskotonowymi, aby skutecznie rozszerzyć pasmo niskich częstotliwości i poprawić dynamikę.

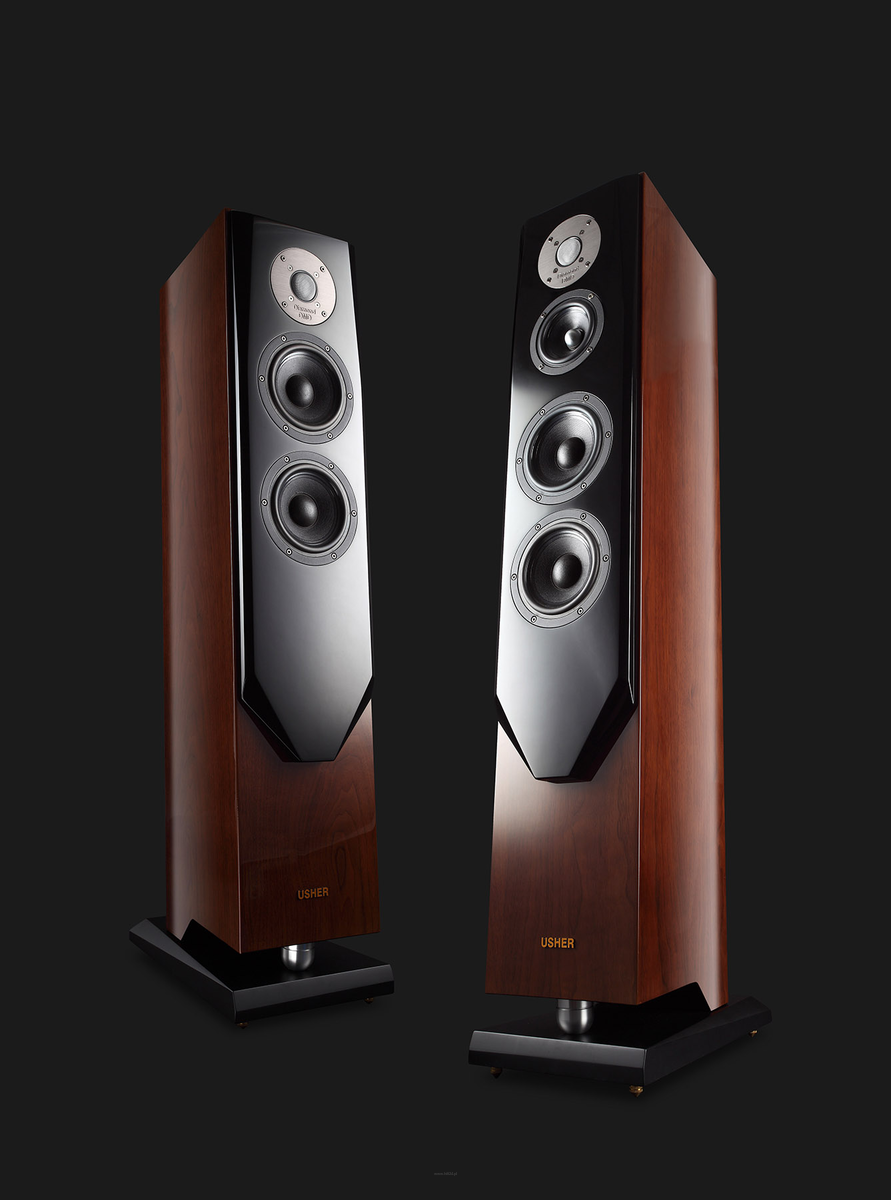

SD-502 rozwija ten koncept w pełne 3 drogi, jeszcze lepiej rozdzielając pasmo przenoszenia pomiędzy poszczególne przetworniki, co przekłada się na bardziej optymalną wydajność całego systemu.

Przetworniki wysokotonowe DMD „Diamond Diaphragm”

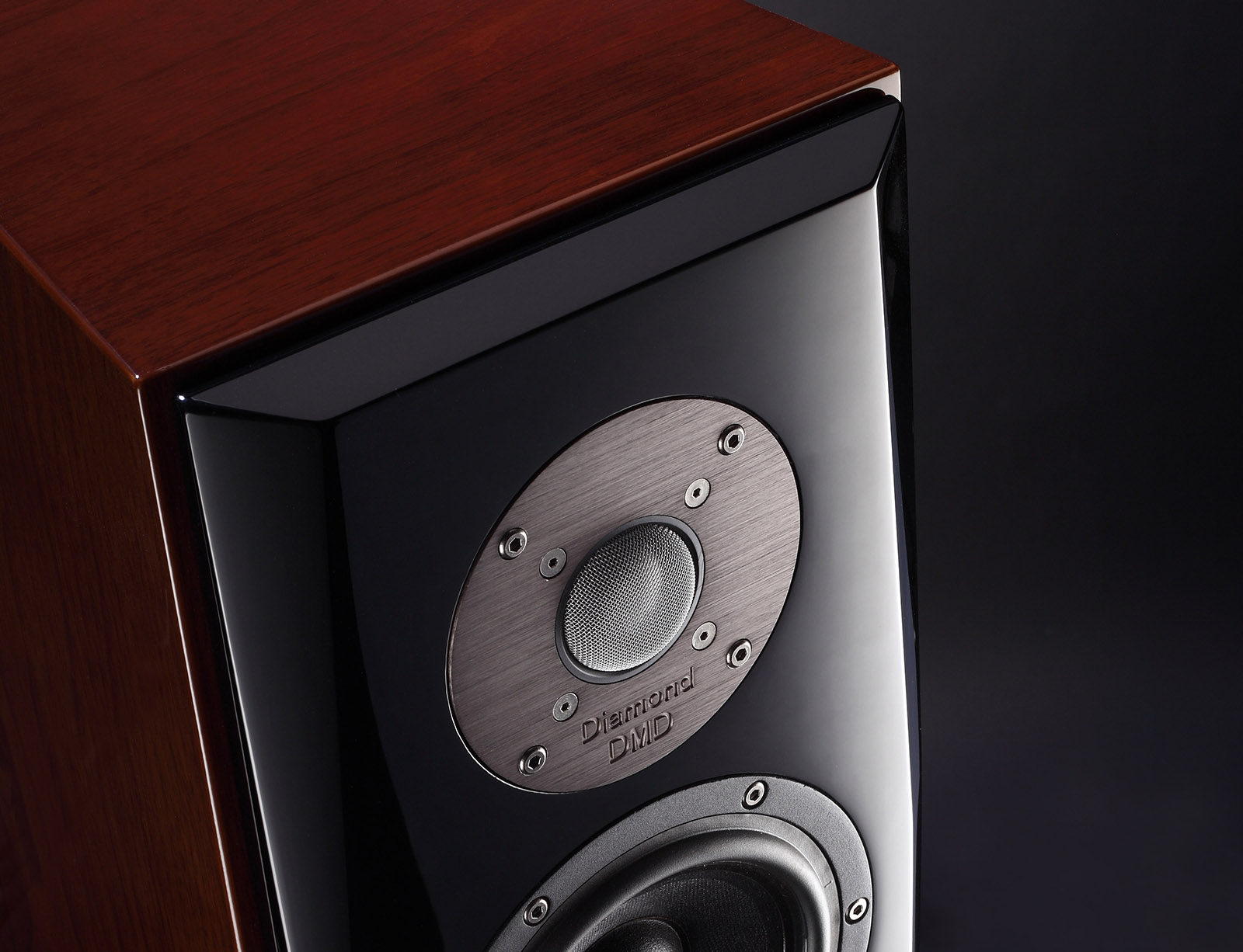

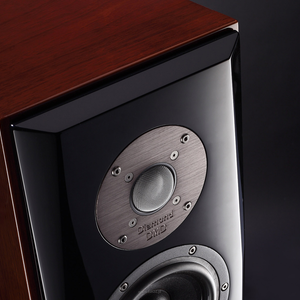

Zarówno SD-501, jak i SD-502 korzystają z renomowanych przetworników wysokotonowych USHER DMD „Diamond Diaphragm” 9980-20.

Diament od dawna uważany jest za idealny materiał na membrany ze względu na wyjątkową sztywność i znakomitą przewodność cieplną. Aby uniknąć typowych problemów konstrukcji diamentowych, USHER zastosował trójwarstwową strukturę „diament–metal–diament” dla 1,25-calowej membrany. Pozwala to uzyskać maksymalną sztywność przy minimalnej masie oraz doskonałe własności tłumienia wewnętrznego.

Głośniki niskotonowe i średniotonowe – precyzyjnie dostrojone

Aby dopasować się do większej pojemności obudów SD-501 i SD-502, głośnik niskotonowy znany z modelu SD-500 został precyzyjnie dostrojony pod kątem pracy w nowych konstrukcjach.

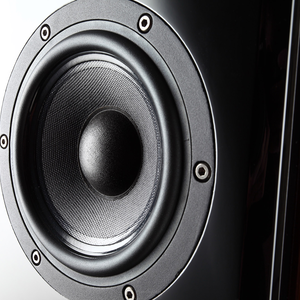

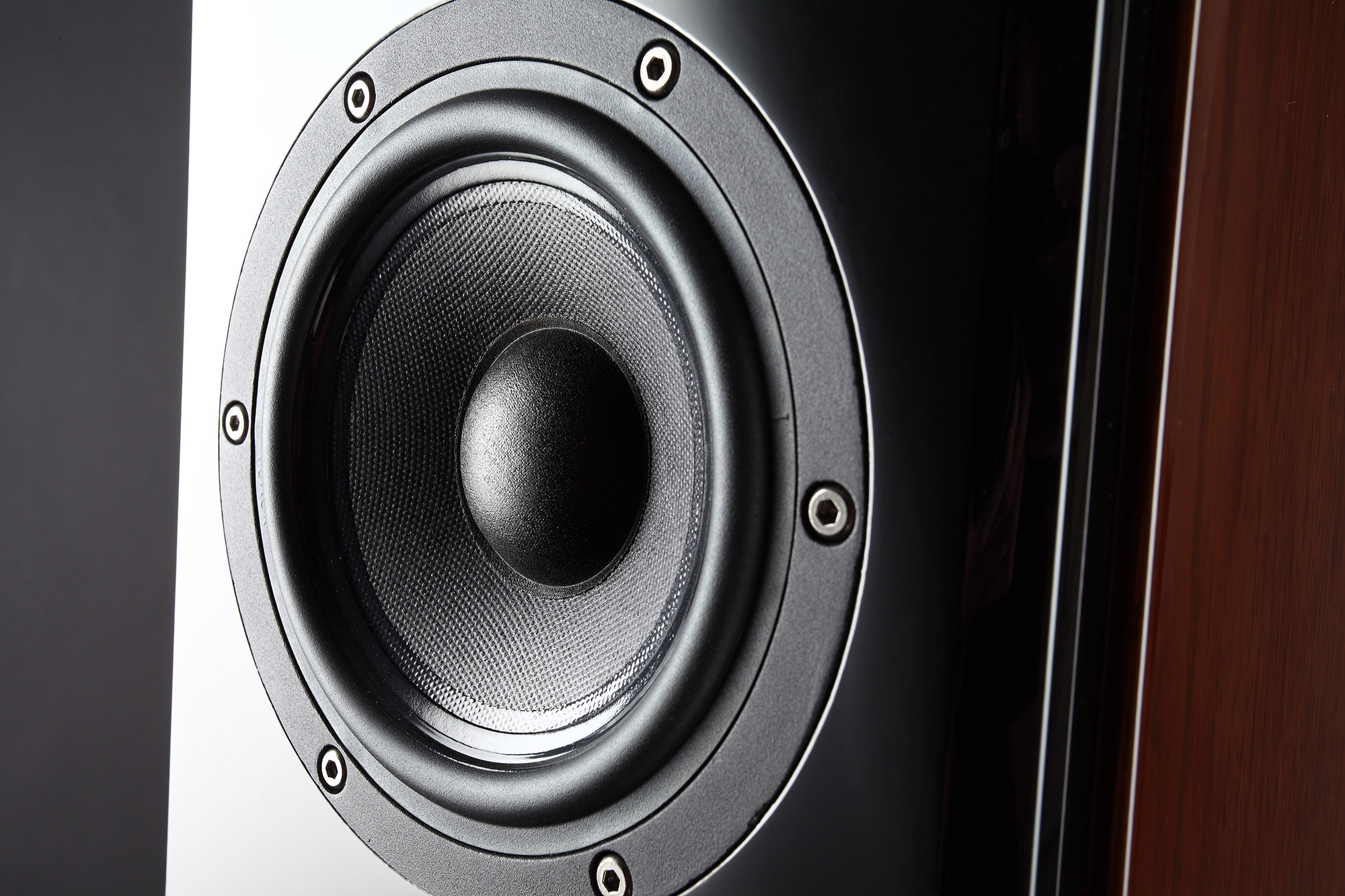

Nowy woofer 0535K zachowuje średnicę 5,5 cala, ale cechuje się nieco niższą częstotliwością rezonansową FO, co przekłada się na lepsze rozciągnięcie basu. Zastosowana membrana kompozytowa z włókna papierowego i szklanego łączy wysoką sztywność, umiarkowaną masę i znakomitą dynamikę.

W modelu SD-502 zastosowano dedykowany 4,5-calowy przetwornik średniotonowy 0426AP1, opracowany specjalnie dla tej konstrukcji. Jest to wielowarstwowy stożek o miękkiej powierzchni przedniej i tylnej oraz twardej warstwie środkowej. Taka budowa zapewnia odpowiedni balans masy, sztywności i strat wewnętrznych, zmniejsza rezonanse membrany i minimalizuje podbarwienia dźwięku, przy jednoczesnym zachowaniu idealnego, tłokowego ruchu.

Dodatkowo zastosowano układ magnetyczny z fazowym stożkiem oraz pierścienie zwierające w obwodzie magnetycznym, co zwiększa nasycenie magnetyczne, podnosi efektywność oraz obniża zniekształcenia.

Zwrotnica SD-501 – 2,5 drogi i kontrola średnicy

Mimo podobnego wyglądu, SD-501 i SD-502 posiadają odmienną strukturę zwrotnicy.
W SD-501 zastosowano układ 2,5-drożny. Punkt podziału między głośnikiem wysokotonowym a średniotonowym ustawiono na poziomie 2,3 kHz.

Przetworniki basowe i średniotonowe obsługują zakres poniżej 2,3 kHz, przy czym:
– jeden z nich pracuje w pełnym paśmie do 2,3 kHz,
– drugi odpowiada jedynie za zakres poniżej 250 Hz.

Takie rozwiązanie redukuje wzajemne interferencje dwóch przetworników w wrażliwym zakresie średnich tonów, a jednocześnie pozwala dwóm wooferom współdzielić pasmo poniżej 250 Hz, zapewniając pełny, kontrolowany i detaliczny bas.

Zwrotnica SD-502 – prawdziwe 3 drogi

SD-502 jest konstrukcją trójdrożną. Punkt podziału głośnika wysokotonowego został nieznacznie podniesiony do 2,4 kHz, a dolna część zakresu wysokich tonów została powierzona przetwornikowi średniotonowemu. Zmniejsza to obciążenie tweetera i obniża poziom zniekształceń.

Punkt podziału między średnicą a basem ustalono na 420 Hz, a dwa głośniki niskotonowe wspólnie pracują w zakresie poniżej tej częstotliwości, co zapewnia maksymalną wydajność i swobodę w reprodukcji niskich tonów.

Sieć zwrotnicy zbudowana jest z cewek z rdzeniem powietrznym oraz wysokiej klasy kondensatorów, a do połączeń użyto przewodów z miedzi beztlenowej, co gwarantuje optymalną jakość dźwięku.

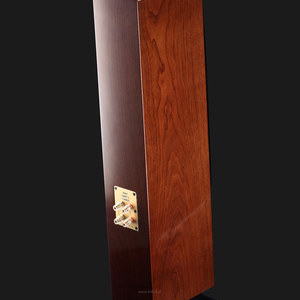

Dodatkowo zastosowano oddzielne terminale dla sekcji wysokotonowej i niskotonowej (bi-wiring/bi-amping), co daje użytkownikowi możliwość elastycznego planowania okablowania i konfiguracji wzmacniacza w celu dalszej poprawy brzmienia.

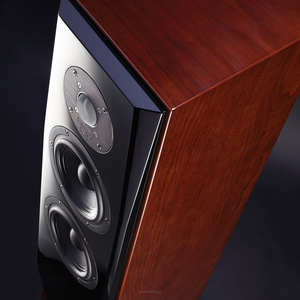

Obudowa i wygląd – sztywność, kontrola i elegancja

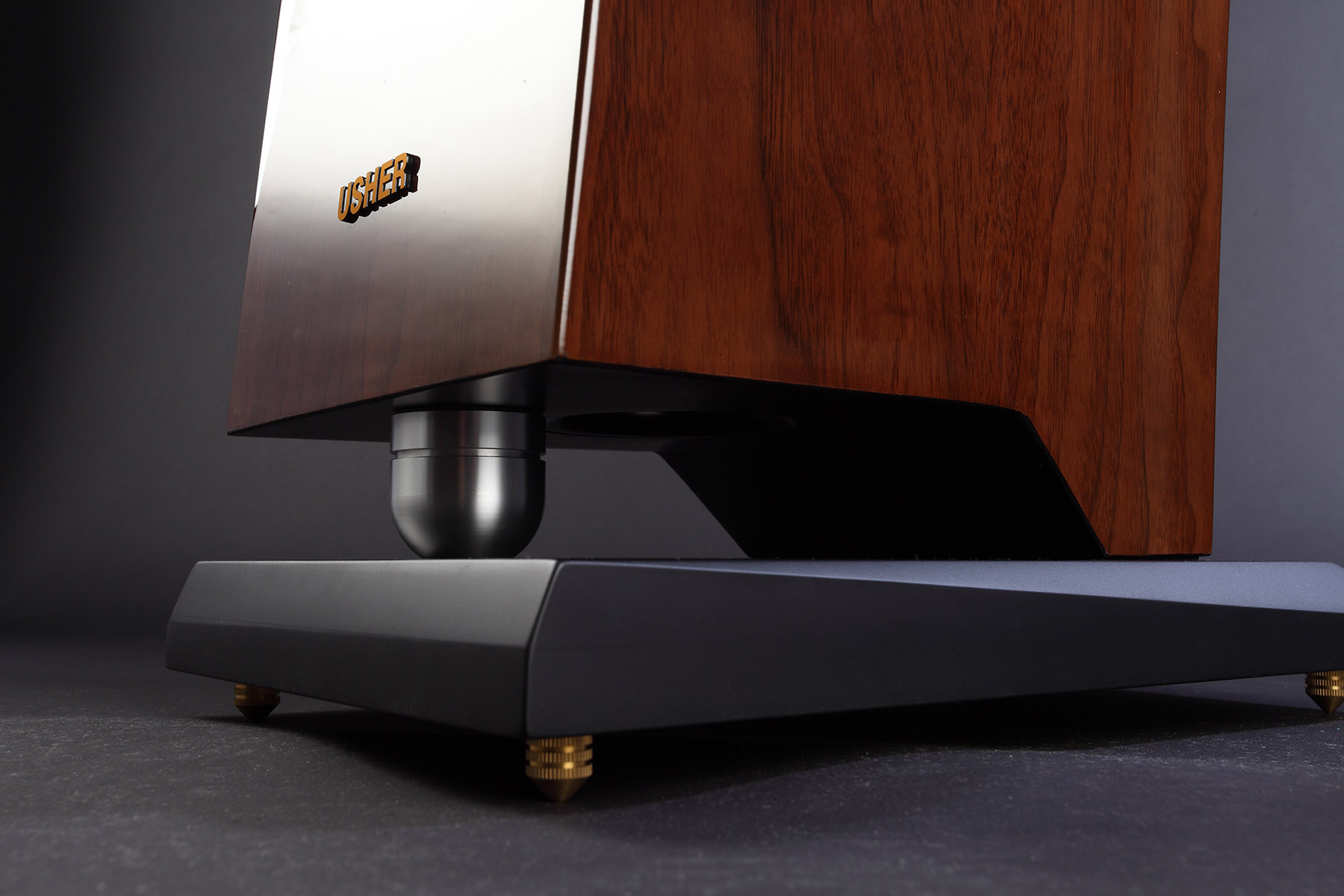

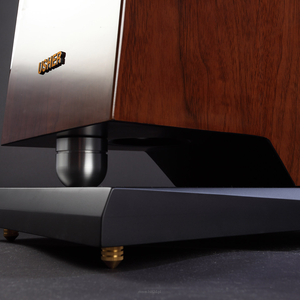

W modelach SD-501 i SD-502 zastosowano solidne ścianki obudowy o grubości 0,85" oraz wewnętrzne wzmocnienia, co zapewnia wysoką wytrzymałość mechaniczną i minimalizuje rezonanse własne. Oba modele podłogowe z serii SD korzystają z konstrukcji bass-reflex z wylotem skierowanym pod obudowę. W połączeniu z odpowiednio zaprojektowanymi głośnikami niskotonowymi daje to zarówno głębokie rozciągnięcie basu, jak i wysoką wydajność.

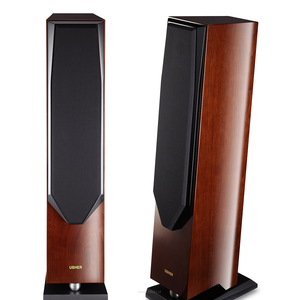

Lekko pochylona konstrukcja obudowy poprawia zgranie fazowe pomiędzy przetwornikami, a jednocześnie podkreśla nowoczesny, elegancki charakter kolumn. Do wyboru są dwa warianty wykończenia: fornir orzechowy oraz lakier w fortepianowej czerni. Magnetycznie mocowane maskownice pozwalają dopasować wygląd kolumn do różnych stylów wnętrz i mebli wysokiej klasy.

Dzięki temu SD-501 i SD-502 oferują nie tylko znakomitą jakość dźwięku, ale również estetykę na poziomie prawdziwego high-endowego wyposażenia salonu.

Dane techniczne

Model SD-501
Konstrukcja: 2½-drożny głośnik podłogowy typu bass reflex
Głośnik wysokotonowy: 1,25" membrana DMD
Głośnik średniotonowy: —
Głośnik niskotonowy: 2 × 5,5" membrana kompozytowa z włókna papierowego
Impedancja: 4 Ω
Pasmo przenoszenia: 43 Hz – 40 kHz
Moc: 80 W (ciągła)
Punkty podziału zwrotnicy: 250 Hz / 2,1 kHz
Rozmiar głośnika (mm): szerokość 235, wysokość 1020, głębokość 360
Waga: 23,5 kg / szt.

Model SD-502
Konstrukcja: 3-drożny głośnik podłogowy typu bass reflex
Głośnik wysokotonowy: 1,25" membrana DMD
Głośnik średniotonowy: 4,5" membrana kompozytowa z włókna papierowego
Głośnik niskotonowy: 2 × 5,5" membrana kompozytowa z włókna papierowego
Impedancja: 4 Ω
Pasmo przenoszenia: 42 Hz – 40 kHz
Moc: 100 W (ciągła)
Punkty podziału zwrotnicy: 420 Hz / 2,4 kHz
Rozmiar głośnika (mm): szerokość 235, wysokość 1120, głębokość 385
Waga: 25,5 kg / szt.
