Najważniejsze cechy:

to dwupanelowy, wysokowydajny, niewidoczny system subwoofera architektonicznego
każdy panel C82W zawiera sztywną ramę, w której znajdują się przetworniki i komponenty akustyczne, które można znaleźć w konwencjonalnych widocznych architektonicznych głośnikach ściennych lub sufitowych
rama mocowana jest bezpośrednio do konstrukcyjnego obramowania ściany, a czoło głośnika – panel FidelityGlass™ – ma gładką i trwałą powierzchnię, którą zaprojektowano tak, aby wykończono ją w podobny sposób jak otaczająca go płyta ścienna

system C82W składa się z dwóch paneli, z których każdy zawiera dwa 8-calowe przetworniki niskotonowe współpracujące z panelem FidelityGlass, aby zapewnić imponującą wydajność basów

Podstawa

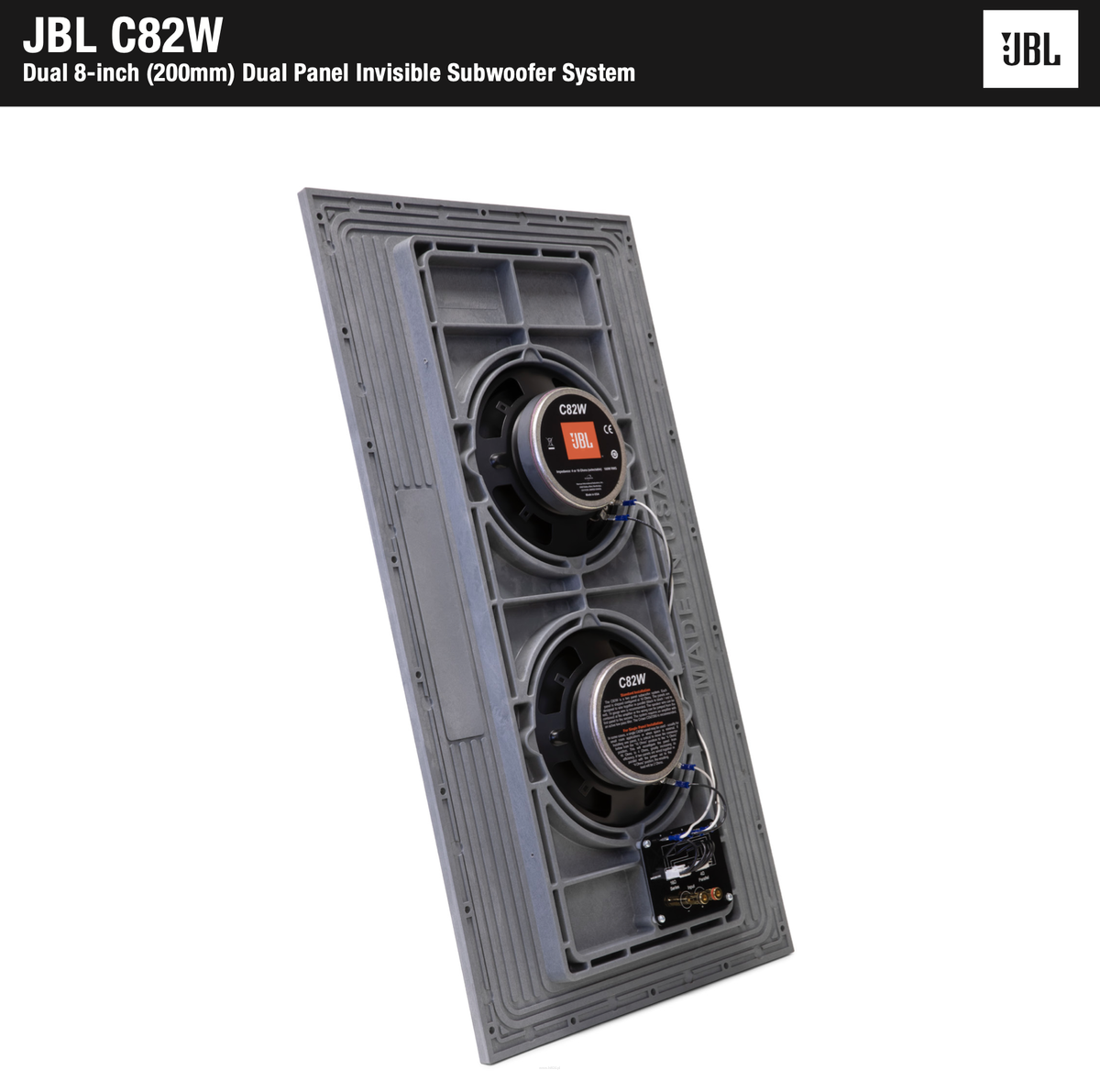

Podstawą panelu C82W jest formowana ciśnieniowo przegroda, która zapewnia sztywną ramę dla całego zestawu. Panel akustyczny FidelityGlass jest przymocowany do ramy i służy jako membrana dla przetworników. Wewnątrz panelu dwa 8-calowe (200 mm) głośniki niskotonowe o dużej mocy działają w połączeniu z panelem FidelityGlass i dostrojoną obudową, aby zapewnić solidne brzmienie basów, rywalizując z tradycyjnymi subwooferami pokojowymi. Zintegrowana drewniana obudowa tylna pomaga skoncentrować dźwięk w pomieszczeniu i zminimalizować ingerencję akustyczną w sąsiednie przestrzenie. Panele subwoofera C82W są przeznaczone do użytku z zewnętrznym wzmocnieniem dostosowanym do odpowiedniego wyrównania i obwodów ochronnych, aby zoptymalizować wydajność i zapewnić niezawodność przez długi czas.

Instalacja

Instalacja niewidocznego systemu subwoofera Conceal odbywa się w podobny sposób, jak instalowanie standardowej łatki do płyt kartonowo-gipsowych. W przypadku nowych konstrukcji dostępny jest drewniany uchwyt na tablicę, aby zaznaczyć lokalizację podczas instalowania płyty gipsowo-kartonowej. Dostępne są szczegółowe instrukcje, które pomogą zapewnić prawidłową instalację. Po zainstalowaniu i ponownym sprawdzeniu dopasowania panelu do płyty gipsowo-kartonowej, przed przejściem do montażu i wykończenia płyt gipsowo-kartonowych należy przetestować głośniki pod kątem prawidłowego działania ze wzmocnionym źródłem dźwięku.

System

System C82W jest idealnym uzupełnieniem, które dodaje solidną wydajność dolną do dowolnego głośnika serii JBL Conceal w muzyce lub wielokanałowych systemach audio. Całkowita niewidoczność produktów z serii Conceal w połączeniu z ich szerokim, półkulistym wzorem pokrycia akustycznego pozwala na optymalne rozmieszczenie praktycznie w dowolnym miejscu pomieszczenia, czy to na ścianie, czy na suficie. Wykończone korzyści estetyczne znacznie przewyższają zalety tradycyjnego głośnika ściennego lub sufitowego, co daje nowy poziom wydajności. Seria JBL Conceal to najlepsze rozwiązanie dla wysokiej jakości dźwięku architektonicznego.

Dane techniczne:

Producent JBL Model Conceal C82W
Obudowa uszczelniona, z drewnianą puszką tylną
Czułość 86 dB/1 W/1 m mierzona w pomieszczeniu
Częstotliwość podziału N/A (wymaga wzmacniacza z HPF i LPF)
Impedancja do wyboru: 4 Ohm lub 16 Ohm (każdy panel)
Zalecana moc wzmacniacza 60 – 100 WRMS (na panel)
Pasmo przenoszenia 30 Hz – 300 Hz (-6 dB) mierzone w pomieszczeniu
Wejścia
podwójne pozłacane sprężynowe zaciski mocujące
Przetwornik niskotonowy 8-calowe (203mm) woofery z 1,5-calową (38mm) cewką drgającą (2 na panel)
Gwarancja 2 lata

Umiejscowienie głośników

Głośniki JBL Conceal Invisible zostały zaprojektowane do montażu w ścianach lub sufitach w standardowej konstrukcji z płyt kartonowo-gipsowych.

Zalecenia dla systemów stereo lub kina domowego:

Umieść głośniki na wysokości uszu.
Lewy i prawy głośnik powinny być ustawione blisko telewizora, aby uzyskać optymalne wrażenia dźwiękowe (zobacz Rysunek 1 i Rysunek 2).

Umiejscowienie głośników dla dźwięku tła

Do słuchania w tle głośniki można umieścić w dowolnym dogodnym miejscu, aby równomiernie rozprowadzić dźwięk w całym pomieszczeniu (zobacz Rysunek 3).

Przed instalacją głośników

Struktura montażowa:

Głośniki serii Conceal wymagają stabilnej struktury montażowej, aby zapewnić odpowiednie wsparcie.
Głośniki powinny być przymocowane wyłącznie do nieruchomych elementów budynku, takich jak konstrukcyjny sufit lub ściana, które umożliwiają przykręcenie głośnika do czterech stron i sąsiednich płyt gipsowych.
W przypadku braku odpowiedniej struktury konstrukcyjnej można zastosować dobrze wysuszone belki sosnowe o wymiarach 2" × 4" (35 × 70 mm).
Jeśli montaż odbywa się w obniżonym suficie, należy użyć wieszaków sufitowych, aby bezpośrednio zabezpieczyć strukturę montażową do konstrukcyjnego sufitu budynku.
Instalacja w trakcie budowy:

Nie instaluj głośników Conceal przed zamontowaniem płyt gipsowych. Zamiast tego użyj płyty montażowej (PCB) w miejscu każdego głośnika.
Wystawienie głośników na środowisko budowy podczas montażu płyt gipsowych grozi ich uszkodzeniem lub niewłaściwym dopasowaniem do sąsiednich płyt.

Okablowanie głośników
Zalecenia:

Dla przewodów o długości poniżej 30,5 m użyj przewodów o grubości 16 AWG.
Dla przewodów o długości od 30,5 m do 76 m użyj przewodów o grubości 14 AWG.

Wyrównanie i testowe dopasowanie głośnika

Po zamontowaniu płyt gipsowych usuń płytę montażową (PCB).
Przed wykończeniem połączeń należy testowo dopasować każdy głośnik, aby sprawdzić jego zgodność z otaczającą płytą gipsową. Aby zapewnić prawidłowe dopasowanie, flansza głośnika powinna być na równi z sąsiednimi płytami gipsowymi (patrz Rysunek 4). Tworzy to zagłębienie dla taśmy wykończeniowej, zapobiegając szlifowaniu taśmy podczas prac wykończeniowych.
W razie potrzeby przyklej dostarczone samoprzylepne podkładki na tylną część głośnika, umieszczając je nad otworami na śruby i upewniając się, że nie ma żadnych luk (patrz Rysunek 5).
Ważne jest, aby zastosować odpowiednią liczbę podkładek, tak aby powierzchnia głośnika i płyty gipsowej były na równi. Jeśli głośnik będzie cofnięty w stosunku do powierzchni płyty gipsowej, może dojść do nadmiernego nawarstwienia materiału na powierzchni głośnika podczas prac wykończeniowych, co może skutkować obniżeniem jakości dźwięku i potencjalnie prowadzić do przedwczesnej awarii.
