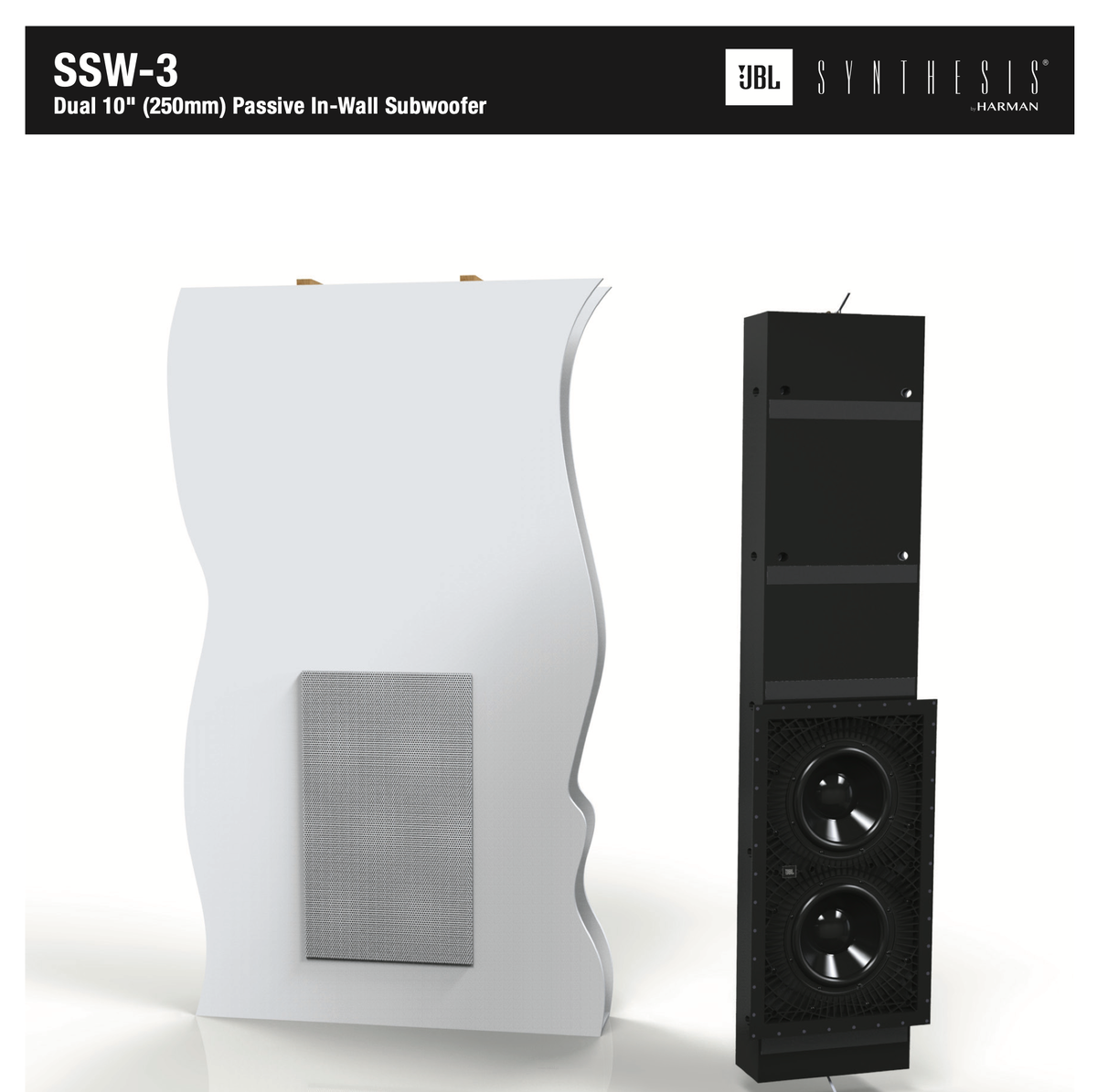

Dual 10" (250mm) Pasywny Głośnik Subwoofer W Ścianie

SSW-3 to system głośnika subwoofer w ścianie zaprojektowany, aby dostarczać potężne i precyzyjne niskie częstotliwości, pozostając jednocześnie ukrytym z widoku. Posiada podwójne 10-calowe (250mm) głośniki wooferów odlewane w ramie zamontowane w solidnie wzmocnionej obudowie z formowaną krawędzią Sonoglass i MDF, który montuje się w standardowej konstrukcji ściany z drewnianego stelaża 2x6. SSW-3 zapewnia solidne osiągi w średnich i dużych pomieszczeniach.

Systemy głośnikowe JBL Synthesis przejmują kontrolę nad Twoimi emocjami i nie dają za sobą spokojnie odejść. Wykorzystując najnowocześniejszą technologię akustyczną i rodowód, który może pochodzić tylko z ponad siedemdziesięcioletniego doświadczenia w reprodukcji dźwięku, systemy JBL Synthesis należą do najpotężniejszych, najbardziej zdolnych i żywych instrumentów w dziedzinie kina domowego i rozrywki.

Jako część serii subwooferów JBL Synthesis, SSW-3 to ultra-wysokowydajny pasywny subwoofer w ścianie, akustycznie zaprojektowany, aby uzupełnić dowolne głośniki z serii JBL Synthesis Custom Loudspeakers (seria SCL) jako część kompletnego rozwiązania JBL Synthesis.

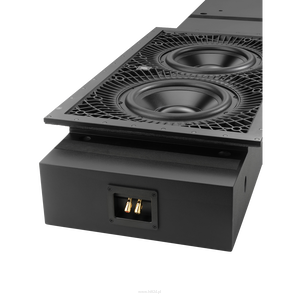

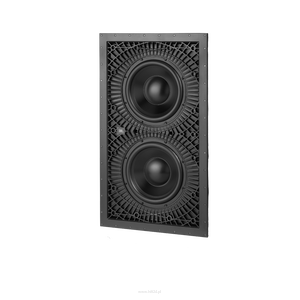

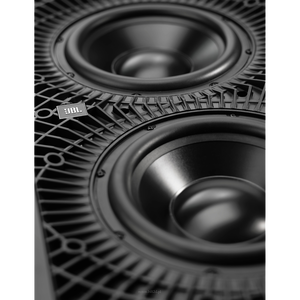

SSW-3 wyposażony jest w podwójne 10-calowe (250mm) głośniki wooferów odlewane w ramie z kompozytu, każdy z dużymi cewkami głosowymi o średnicy 2.5 cala (63mm) dla całkowitej mocy systemu wynoszącej 600W RMS. Kształtowany kompresyjnie panel przedni z obszernymi żebrowaniami strukturalnymi zapewnia ultrawytrzymałą, nisko rezonansową powierzchnię montażową dla przetworników. Montaż panelu przedniego do dołączonej obudowy w ścianie skutkuje w pełni uszczelnionym projektem zawieszenia akustycznego.

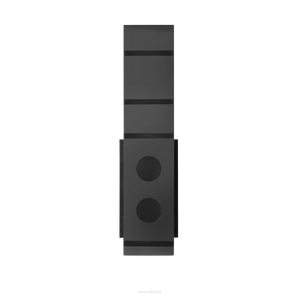

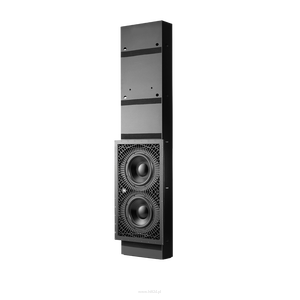

Obudowa w ścianie wykonana jest z 0.75-calowego (19mm) MDF z obszernym wewnętrznym wzmocnieniem i posiada gumowe punkty montażu izolujące, aby zminimalizować dźwiękowe zakłócenia w strukturze ściany. Połączenie obu elementów zostało zaprojektowane do dopasowania do standardowej konstrukcji z drewnianego stelaża o wymiarach 2 x 6 cali. Przeznaczony do dyskretnego montażu w ścianie, SSW-3 zawiera malowany, magnetycznie przymocowany grill bez ramki, lub może być używany bez grilla, gdy znajduje się za akustycznie przezroczystymi panelami tkaninowymi. SSW-3 zapewnia potężną, dynamiczną i dokładną odpowiedź basową w pomieszczeniach o średnich i dużych rozmiarach.

Specyfikacje:

- Pasmo Przenoszenia: 20Hz – 150Hz (-6dB)
- Maksymalna Zalecana Moc Wzmacniacza: 600 Wattów RMS
- Impedancja: 4 Ohmy (nominalna)
- Czułość: 88dB (2.83V/1m), przy zasilaniu obydwu głośników woofer
- Woofer: Podwójne 10-calowe (250mm) głośniki wooferów z kompozytowymi stożkami
- Wymiary obudowy SSW-3BB (W x S x G): 64" x 14" x 5.1" (1626mm x 356mm x 130mm)
- Wymiary wycięcia montażowego (S x W): 15.5" x 66" (393.7mm x 1676.4mm)
- Wymiary Kratki (W x S x G): 16.890" x 28.425" x 0.375" (429mm x 722mm x 9.53mm)
- Waga na głośnik: 81 lbs (36.75kg)

Zastosowanie

GŁOŚNIK ŚCIENNY - UMIESZCZENIE KANAŁU CENTRALNEGO Głośniki SCL-6 lub SCL-7 mogą być orientowane zarówno pionowo, jak i poziomo podczas użytkowania jako głośnik kanału centralnego. Jeśli głośnik jest używany z perforowanym ekranem projekcyjnym, powinien być zamontowany za środkiem ekranu, a osie poziomego centrum powinny być jak najbardziej wyrównane z osiami poziomymi głośników kanałowych Lewego i Prawego (Rysunek 3).

UWAGA: Niektóre perforowane ekrany projekcyjne posiadają beleczkę lub poprzeczkę umieszczoną centralnie na ramie ekranu (Rysunek 4). W takich przypadkach upewnij się, że poprzeczka nie blokuje rogu. Umieść głośniki zorientowane pionowo tak, aby poprzeczka przecinała przed głośnikami na krawędzi rogu najbliżej środkowego głośnika niskotonowego.

Jeśli w instalacji używany jest ekran projekcyjny bez perforacji lub wyświetlacz LCD/plazmowy/OLED, głośniki SCL-6 lub SCL-7 mogą być używane w orientacji poziomej, zamontowane bezpośrednio poniżej lub powyżej oraz jak najbliżej wyświetlacza wideo (Rysunek 5). UWAGA: Bardzo ważne jest umieszczenie głośników centralnego, lewego i prawego jak najbliżej tego samego poziomu. Róg w głośniku kanału centralnego nie powinien być wyżej lub niżej niż o 61 cm od rogów w głośnikach lewego i prawego. Zapewnia to integralność lokalizacji "przesuwania dźwięku", w którym dźwięk wydaje się poruszać od lewej do środka do prawej.

GŁOŚNIKI ŚCIENNE - UMIESZCZENIE SYSTEMÓW 5.1-KANAŁOWYCH Głośniki surround powinny być umieszczone w ścianach bocznych nie bliżej ekranu niż pierwszy rząd krzeseł do oglądania. Jeśli są dwa rzędy krzeseł, głośniki te powinny być umieszczone między dwoma rzędami. Głośniki surround powinny być umieszczone wyżej niż obszar siedzenia, co najmniej 2 stopy powyżej poziomu uszu osób siedzących (Rysunek 6).

GŁOŚNIKI ŚCIENNE - UMIESZCZENIE SYSTEMÓW 7.1-KANAŁOWYCH W systemie 7.1-kanałowym dodaje się dwa dodatkowe głośniki do wypełnienia tylnej przestrzeni, oprócz głośników surround w systemie 5.1-kanałowym. Dwa dodatkowe głośniki są umieszczane na tylnej ścianie lub w pobliżu tylnej ściany w suficie (Rysunek 7).

GŁOŚNIK SUFITOWY — USTAWIENIE PO LEWEJ I PRAWEJ PRAWEJ stronie

Umieść lewy i prawy głośnik w tej samej odległości od głównego obszaru odsłuchu (lub tak blisko tej samej odległości, jak to możliwe). Odległość każdego głośnika od jego najbliższej ściany bocznej również powinna być jak najbardziej zbliżona do tej samej odległości.

W idealnym przypadku odległość między lewym i prawym głośnikiem powinna być nieco mniejsza niż ich odległość od głównego obszaru odsłuchu.

GŁOŚNIK SUFITOWY — ROZMIESZCZENIE SYSTEMÓW 5.1-KANAŁOWYCH

Głośniki surround lewy i prawy surround powinny być umieszczone po bokach i około 10 stopni z tyłu głównego obszaru odsłuchu.
Głośniki przedni lewy, środkowy i prawy przedni powinny być wyśrodkowane względem wyświetlacza wideo.
Głośniki przedni lewy, środkowy i prawy przedni powinny znajdować się bliżej wyświetlacza wideo niż głównego obszaru odsłuchu. Na przykład, jeśli wyświetlacz wideo znajduje się 10 stóp (3 m) od głównego obszaru odsłuchu, głośniki powinny znajdować się w odległości 6 stóp (1,8 m) lub dalej od głównego obszaru odsłuchu.
Głośniki przedni lewy i prawy przedni powinny znajdować się stosunkowo blisko boków wyświetlacza wideo. Na przykład głośniki przednie lewy i prawy przedni używane z wyświetlaczem wideo o przekątnej 50 cali (1,2 m) nie powinny być oddalone od siebie o więcej niż 80 cali (2 m).
Głośnik centralny powinien być wyrównany ze środkiem wyświetlacza wideo.
Głośniki kanału surround powinny znajdować się jak najdalej od głównego obszaru odsłuchu, ale co najmniej 0,6 m od ścian bocznych i przednich.

GŁOŚNIK SUFITOWY — ROZMIESZCZENIE SYSTEMÓW 7.1-KANAŁOWYCH

Dodano dwa głośniki do tylnego wypełnienia, oprócz głośników surround w systemie 5.1-kanałowym. Dwa dodatkowe głośniki są umieszczone na tylnej ścianie lub w pobliżu tylnej ściany w suficie.
Tylny głośnik surround lewy i tylny głośnik surround prawy powinny znajdować się w równej odległości od głównego obszaru odsłuchu i ogólnie jak najdalej od niego, ale co najmniej 0,6 m od ścian bocznych i tylnej.
