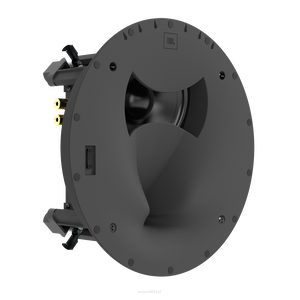

SCL-8 jest najmniejszym, okrągłym modelem głośnika sufitowego w serii JBL Synthesis Custom Loudspeaker (SCL).

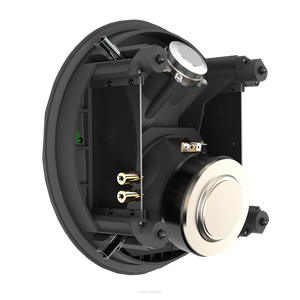

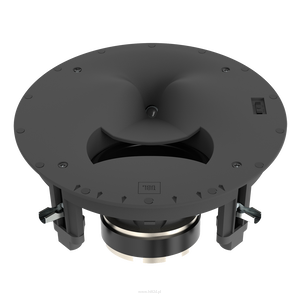

Zaprojektowany jest do użytku jako kanał wysokościowy lub głośnik LCR lub surround w suficie. SCL-8 wyposażony jest w opatentowany przez JBL przetwornik sprężarkowy 2410H-2 1-calowy (25mm), połączony z kątowym skośnym odtwarzaczem obrazu o wysokiej rozdzielczości (HDI™). Ten opatentowany design rogu jest zintegrowany z kątowym 5.25-calowym (130mm) stożkiem z aluminium Matrix o ramie odlewanym, pracującym za akustycznym przewodnikiem fali. Innowacyjna konfiguracja zapewnia niezwykle gładkie i spójne osiągi dla ustawień poza osią aż do 60 stopni od pozycji słuchania. SCL-8 jest akustycznie zaprojektowany, aby pasować do dowolnych głośników serii JBL Synthesis Custom Loudspeakers (SCL) jako część kompleksowego rozwiązania audio JBL Synthesis. Idealny do stosowania w małych i średnich pomieszczeniach.

Dane techniczne:

Typ: Głośnik sufitowy 2-drożny

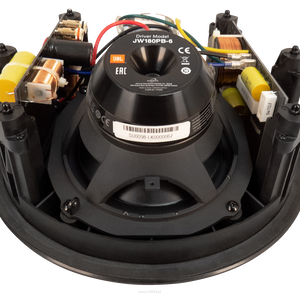

Niskotonowy przetwornik: 5.25" (130mm) zaawansowany stożek z aluminium Matrix o ramie odlewanym (JW130Al-4)
Wysokotonowy przetwornik: 1" (25mm) 2410H-2 Teonex® przetwornik sprężarkowy z pierścieniową membraną
Zalecana Moc Wzmacniacza: 25 – 100W RMS
Impedancja: 4 Ohm
Czułość Głośnika: 85dB/2.83V/1m
Pasmo Przenoszenia: 55Hz – 30kHz (-6dB na osi), 2pi anechoicznie
Częstotliwość Crossovera: 1.8kHz
Kąt Pokrycia Wysokich Częstotliwości (-6dB): 60° Pionowo (Góra: 30°, Dół: 30°, od 45° Pionowej Linii Środkowej), 120° Poziomo, od 2kHz do 10kHz
Typ Obudowy: Otwarta tył
Kontrole: Kontrola Bliskości Granicy

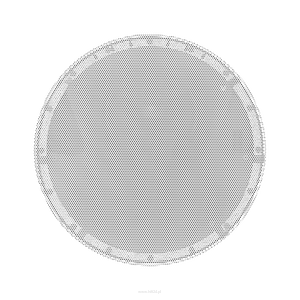

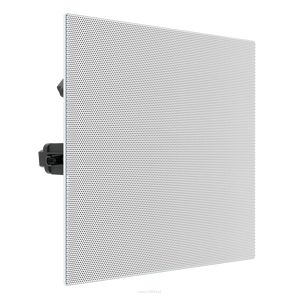

Wymiary Kratki: Okrągłe: 10.77" (273mm) średnicy; Kwadratowe: 10.77" (273mm) x 10.77" (273mm)
Wymiary Produktu (z kratką): 10.77" W x 10.77" S x 4.73" G (273mm x 273mm x 120mm)
Średnica Wycięcia: 9.72" (247mm)
Uchwyt Montażowy: CB8
Głębokość Montażu: 4.54" (115mm)

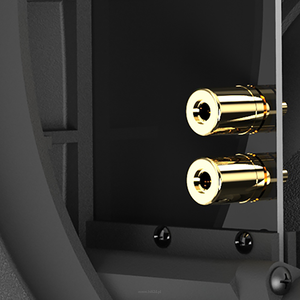

Typ Wejścia: Złote sprężynowe zaciski
Waga Produktu: 7.8 lb. (3.5kg)
Waga Wysyłkowa: 10.6 lb. (4.8kg)

Zastosowanie

GŁOŚNIK ŚCIENNY - UMIESZCZENIE KANAŁU CENTRALNEGO Głośniki SCL-6 lub SCL-7 mogą być orientowane zarówno pionowo, jak i poziomo podczas użytkowania jako głośnik kanału centralnego. Jeśli głośnik jest używany z perforowanym ekranem projekcyjnym, powinien być zamontowany za środkiem ekranu, a osie poziomego centrum powinny być jak najbardziej wyrównane z osiami poziomymi głośników kanałowych Lewego i Prawego (Rysunek 3).

UWAGA: Niektóre perforowane ekrany projekcyjne posiadają beleczkę lub poprzeczkę umieszczoną centralnie na ramie ekranu (Rysunek 4). W takich przypadkach upewnij się, że poprzeczka nie blokuje rogu. Umieść głośniki zorientowane pionowo tak, aby poprzeczka przecinała przed głośnikami na krawędzi rogu najbliżej środkowego głośnika niskotonowego.

Jeśli w instalacji używany jest ekran projekcyjny bez perforacji lub wyświetlacz LCD/plazmowy/OLED, głośniki SCL-6 lub SCL-7 mogą być używane w orientacji poziomej, zamontowane bezpośrednio poniżej lub powyżej oraz jak najbliżej wyświetlacza wideo (Rysunek 5). UWAGA: Bardzo ważne jest umieszczenie głośników centralnego, lewego i prawego jak najbliżej tego samego poziomu. Róg w głośniku kanału centralnego nie powinien być wyżej lub niżej niż o 61 cm od rogów w głośnikach lewego i prawego. Zapewnia to integralność lokalizacji "przesuwania dźwięku", w którym dźwięk wydaje się poruszać od lewej do środka do prawej.

GŁOŚNIKI ŚCIENNE - UMIESZCZENIE SYSTEMÓW 5.1-KANAŁOWYCH Głośniki surround powinny być umieszczone w ścianach bocznych nie bliżej ekranu niż pierwszy rząd krzeseł do oglądania. Jeśli są dwa rzędy krzeseł, głośniki te powinny być umieszczone między dwoma rzędami. Głośniki surround powinny być umieszczone wyżej niż obszar siedzenia, co najmniej 2 stopy powyżej poziomu uszu osób siedzących (Rysunek 6).

GŁOŚNIKI ŚCIENNE - UMIESZCZENIE SYSTEMÓW 7.1-KANAŁOWYCH W systemie 7.1-kanałowym dodaje się dwa dodatkowe głośniki do wypełnienia tylnej przestrzeni, oprócz głośników surround w systemie 5.1-kanałowym. Dwa dodatkowe głośniki są umieszczane na tylnej ścianie lub w pobliżu tylnej ściany w suficie (Rysunek 7).

GŁOŚNIK SUFITOWY — USTAWIENIE PO LEWEJ I PRAWEJ PRAWEJ stronie

Umieść lewy i prawy głośnik w tej samej odległości od głównego obszaru odsłuchu (lub tak blisko tej samej odległości, jak to możliwe). Odległość każdego głośnika od jego najbliższej ściany bocznej również powinna być jak najbardziej zbliżona do tej samej odległości.

W idealnym przypadku odległość między lewym i prawym głośnikiem powinna być nieco mniejsza niż ich odległość od głównego obszaru odsłuchu.

GŁOŚNIK SUFITOWY — ROZMIESZCZENIE SYSTEMÓW 5.1-KANAŁOWYCH

Głośniki surround lewy i prawy surround powinny być umieszczone po bokach i około 10 stopni z tyłu głównego obszaru odsłuchu.
Głośniki przedni lewy, środkowy i prawy przedni powinny być wyśrodkowane względem wyświetlacza wideo.
Głośniki przedni lewy, środkowy i prawy przedni powinny znajdować się bliżej wyświetlacza wideo niż głównego obszaru odsłuchu. Na przykład, jeśli wyświetlacz wideo znajduje się 10 stóp (3 m) od głównego obszaru odsłuchu, głośniki powinny znajdować się w odległości 6 stóp (1,8 m) lub dalej od głównego obszaru odsłuchu.
Głośniki przedni lewy i prawy przedni powinny znajdować się stosunkowo blisko boków wyświetlacza wideo. Na przykład głośniki przednie lewy i prawy przedni używane z wyświetlaczem wideo o przekątnej 50 cali (1,2 m) nie powinny być oddalone od siebie o więcej niż 80 cali (2 m).
Głośnik centralny powinien być wyrównany ze środkiem wyświetlacza wideo.
Głośniki kanału surround powinny znajdować się jak najdalej od głównego obszaru odsłuchu, ale co najmniej 0,6 m od ścian bocznych i przednich.

GŁOŚNIK SUFITOWY — ROZMIESZCZENIE SYSTEMÓW 7.1-KANAŁOWYCH

Dodano dwa głośniki do tylnego wypełnienia, oprócz głośników surround w systemie 5.1-kanałowym. Dwa dodatkowe głośniki są umieszczone na tylnej ścianie lub w pobliżu tylnej ściany w suficie.
Tylny głośnik surround lewy i tylny głośnik surround prawy powinny znajdować się w równej odległości od głównego obszaru odsłuchu i ogólnie jak najdalej od niego, ale co najmniej 0,6 m od ścian bocznych i tylnej.
