SCL-6 jest największym modelem naściennym w rozbudowanej serii głośników dostosowanych JBL Synthesis Custom Loudspeaker (SCL).

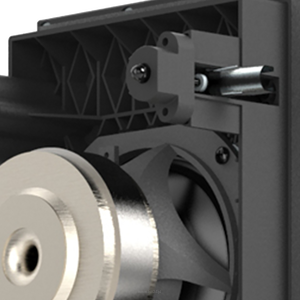

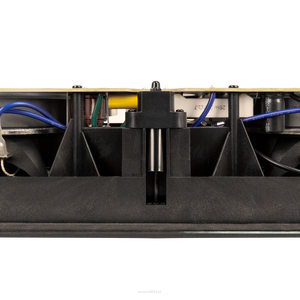

Został zaprojektowany do zastosowania w wysokowydajnych systemach audio odtwarzających dźwięk przestrzenny w średnich i dużych pomieszczeniach. SCL-6 wyposażony jest w opatentowany przez JBL przetwornik sprężystościowy o średnicy 1 cala (25mm) 2410H-2, połączony z reflektorem obrazu o wysokiej rozdzielczości (HDI™). Ten opatentowany design reflektora został zintegrowany z czterema 5.25-calowymi (130mm) zaawansowanymi membranami z aluminium w odlewanej ramie w precyzyjnie wykonanej płycie montażowej. Konfiguracja zapewnia niezwykle płynną i spójną wydajność zarówno dla głośników naściennych LCR, jak i głośników surround. W całej sieci filtrów użyto komponentów premium, w tym przełącznika regulacji zysku granicznego, podczas gdy wysokiej jakości, pozłacane zaciski głośnikowe typu push zapewniają pewne połączenie. Instalacja jest prosta i szybka dzięki nowemu mechanizmowi montażu Cat Claw, który umożliwia bezpieczne kliknięcie głośnika na miejsce, uwalniając dwie ręce do dokręcenia go równo i płasko do ściany. W komplecie znajduje się magnetycznie przyłączana maskownica bez ramki, którą można pomalować, aby pasowała do dowolnego wystroju wnętrza. SCL-6 został akustycznie zaprojektowany tak, aby pasował do każdego z głośników dostosowanych JBL Synthesis Custom Loudspeaker (seria SCL) jako część kompletnego rozwiązania audio przestrzennego JBL Synthesis.

Dane techniczne:

Typ: Głośnik naścienny dwuipółdrożny
Niskotonowy przetwornik: Cztery 5.25" (130mm) zaawansowane membrany z aluminium w odlewanej ramie (JW13Al-4)
Wysokotonowy przetwornik: 1" (25mm) przetwornik sprężystościowy z membraną pierścieniową Teonex® 2410H-2
Zalecana moc wzmacniacza: 25 – 200W RMS
Impedancja: 4 Ohmy
Czułość głośnika: 91dB/2.83V/1m
Zakres częstotliwości: 50Hz – 30kHz (-6dB na osi), 2pi anechoidalny
Częstotliwość crossovera: 1.8kHz
Kąt pokrycia wysokich częstotliwości (-6dB): 80° pionowo/80° poziomo, od 2kHz do 17kHz
Typ obudowy: Otwarta tylna
Kontrole: Regulacja bliskości granicy

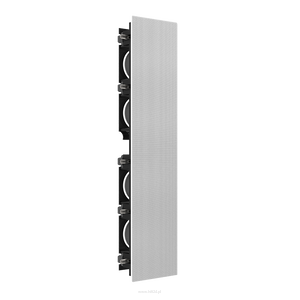

Wymiary maskownicy: 7.29" (185mm) x 31.32" (796mm)
Wymiary produktu (z maskownicą): 7.29" (185mm) x 31.32" (796mm) x 3.82" (97.1mm)
Wymiary wycięcia: 30.18" (766mm) x 6.18" (157mm)
Uchwyt montażowy: WB54
Głębokość montażu: 3.63" (92mm)

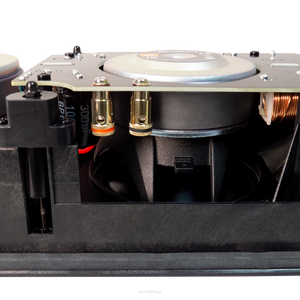

Typ wejścia: Złote sprężynowe zaciski głośnikowe
Waga produktu: 22.2 lbs (10.07kg)
Waga wysyłkowa: 25.6 lbs (11.61kg)

Zastosowanie

GŁOŚNIK ŚCIENNY - UMIESZCZENIE KANAŁU CENTRALNEGO Głośniki SCL-6 lub SCL-7 mogą być orientowane zarówno pionowo, jak i poziomo podczas użytkowania jako głośnik kanału centralnego. Jeśli głośnik jest używany z perforowanym ekranem projekcyjnym, powinien być zamontowany za środkiem ekranu, a osie poziomego centrum powinny być jak najbardziej wyrównane z osiami poziomymi głośników kanałowych Lewego i Prawego (Rysunek 3).

UWAGA: Niektóre perforowane ekrany projekcyjne posiadają beleczkę lub poprzeczkę umieszczoną centralnie na ramie ekranu (Rysunek 4). W takich przypadkach upewnij się, że poprzeczka nie blokuje rogu. Umieść głośniki zorientowane pionowo tak, aby poprzeczka przecinała przed głośnikami na krawędzi rogu najbliżej środkowego głośnika niskotonowego.

Jeśli w instalacji używany jest ekran projekcyjny bez perforacji lub wyświetlacz LCD/plazmowy/OLED, głośniki SCL-6 lub SCL-7 mogą być używane w orientacji poziomej, zamontowane bezpośrednio poniżej lub powyżej oraz jak najbliżej wyświetlacza wideo (Rysunek 5). UWAGA: Bardzo ważne jest umieszczenie głośników centralnego, lewego i prawego jak najbliżej tego samego poziomu. Róg w głośniku kanału centralnego nie powinien być wyżej lub niżej niż o 61 cm od rogów w głośnikach lewego i prawego. Zapewnia to integralność lokalizacji "przesuwania dźwięku", w którym dźwięk wydaje się poruszać od lewej do środka do prawej.

GŁOŚNIKI ŚCIENNE - UMIESZCZENIE SYSTEMÓW 5.1-KANAŁOWYCH Głośniki surround powinny być umieszczone w ścianach bocznych nie bliżej ekranu niż pierwszy rząd krzeseł do oglądania. Jeśli są dwa rzędy krzeseł, głośniki te powinny być umieszczone między dwoma rzędami. Głośniki surround powinny być umieszczone wyżej niż obszar siedzenia, co najmniej 2 stopy powyżej poziomu uszu osób siedzących (Rysunek 6).

GŁOŚNIKI ŚCIENNE - UMIESZCZENIE SYSTEMÓW 7.1-KANAŁOWYCH W systemie 7.1-kanałowym dodaje się dwa dodatkowe głośniki do wypełnienia tylnej przestrzeni, oprócz głośników surround w systemie 5.1-kanałowym. Dwa dodatkowe głośniki są umieszczane na tylnej ścianie lub w pobliżu tylnej ściany w suficie (Rysunek 7).

GŁOŚNIK SUFITOWY — USTAWIENIE PO LEWEJ I PRAWEJ PRAWEJ stronie

Umieść lewy i prawy głośnik w tej samej odległości od głównego obszaru odsłuchu (lub tak blisko tej samej odległości, jak to możliwe). Odległość każdego głośnika od jego najbliższej ściany bocznej również powinna być jak najbardziej zbliżona do tej samej odległości.

W idealnym przypadku odległość między lewym i prawym głośnikiem powinna być nieco mniejsza niż ich odległość od głównego obszaru odsłuchu.

GŁOŚNIK SUFITOWY — ROZMIESZCZENIE SYSTEMÓW 5.1-KANAŁOWYCH

Głośniki surround lewy i prawy surround powinny być umieszczone po bokach i około 10 stopni z tyłu głównego obszaru odsłuchu.
Głośniki przedni lewy, środkowy i prawy przedni powinny być wyśrodkowane względem wyświetlacza wideo.
Głośniki przedni lewy, środkowy i prawy przedni powinny znajdować się bliżej wyświetlacza wideo niż głównego obszaru odsłuchu. Na przykład, jeśli wyświetlacz wideo znajduje się 10 stóp (3 m) od głównego obszaru odsłuchu, głośniki powinny znajdować się w odległości 6 stóp (1,8 m) lub dalej od głównego obszaru odsłuchu.
Głośniki przedni lewy i prawy przedni powinny znajdować się stosunkowo blisko boków wyświetlacza wideo. Na przykład głośniki przednie lewy i prawy przedni używane z wyświetlaczem wideo o przekątnej 50 cali (1,2 m) nie powinny być oddalone od siebie o więcej niż 80 cali (2 m).
Głośnik centralny powinien być wyrównany ze środkiem wyświetlacza wideo.
Głośniki kanału surround powinny znajdować się jak najdalej od głównego obszaru odsłuchu, ale co najmniej 0,6 m od ścian bocznych i przednich.

GŁOŚNIK SUFITOWY — ROZMIESZCZENIE SYSTEMÓW 7.1-KANAŁOWYCH

Dodano dwa głośniki do tylnego wypełnienia, oprócz głośników surround w systemie 5.1-kanałowym. Dwa dodatkowe głośniki są umieszczone na tylnej ścianie lub w pobliżu tylnej ściany w suficie.
Tylny głośnik surround lewy i tylny głośnik surround prawy powinny znajdować się w równej odległości od głównego obszaru odsłuchu i ogólnie jak najdalej od niego, ale co najmniej 0,6 m od ścian bocznych i tylnej.
