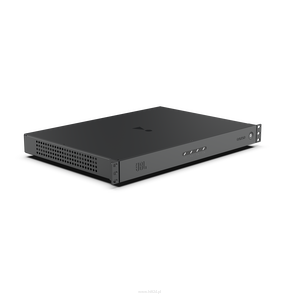

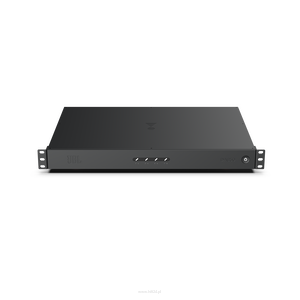

JBL DA850

JBL DA850 to 8-kanałowy wzmacniacz zaprojektowany do współpracy z dowolnymi głośnikami architektonicznymi JBL, aby zapewnić fantastyczne wrażenia dźwiękowe o wysokiej rozdzielczości w całym domu. JBL DA850 zapewnia 4 strefy dźwięku w kompaktowej konstrukcji mieszczącej się w  1U, uzyskując maksymalną wydajność przy minimalnej przestrzeni w szafie. Dalsza konfigurowalność jest wspierana przez mostkowanie kanałów stereo klasy D do jeszcze mocniejszych wyjść mono w razie potrzeby. Każda strefa może mieć niezależne źródło lub współdzielić źródło dźwięku we wszystkich strefach za pomocą globalnego wejścia audio. Rozszerzanie stref współdzielących źródło audio przez wiele wzmacniaczy za pomocą globalnego wyjścia audio.

Najważniejsze funkcjonalności:

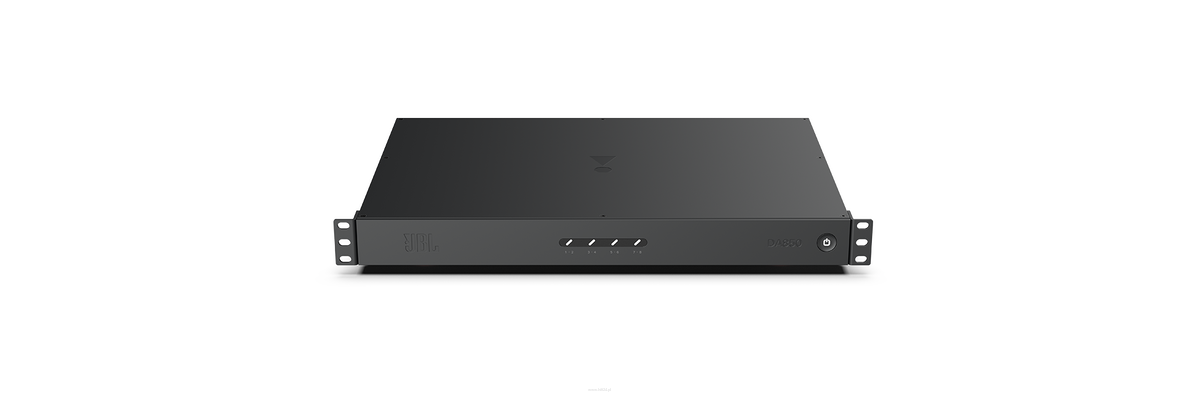

Kompaktowa obudowa mieszcząca się w 1U, z możliwością układania piętrowo
Mostkowane wyjścia dla urządzeń o dużej mocy
Zabezpieczenia przed przeciążeniem prądowym i termicznym zapobiegają potencjalnemu uszkodzeniu głośników
Trzy opcje sterowania trybem zasilania obejmują: trigger 12V, wejścia wykrywające dźwięk lub zawsze włączone
Wejścia lokalne i magistrali, wybór stereo/mono i regulacja poziomu wyjściowego kanału

Specyfikacja techniczna:

Łączność i sterowanie

Analogowe wejście audio: 8 x RCA (Single Ended)

Stereofoniczne analogowe wyjście globalne (wejście globalne zapętlone do wyjścia globalnego): 2 x RCA (Single Ended)

Wyjście głośnikowe: Złącza blokowe Phoenix, mieszczące przekrój do 12AWG (2,5mm2)

Sterowanie wyzwalaczem 12V: 1 x 3,5 mm (wejście); 1 x 3,5 mm (wyjście)

Zasilanie: Standardowe IEC

Wybór wejścia globalnego: 4 x 2-pozycyjne przełączniki DIP

Wybór mostka/Mono: 4 x 2-pozycyjne przełączniki DIP

Wybór trybu zasilania: 1 x 3-pozycyjny przełącznik - zawsze włączony, 12V lub automatyczne wykrywanie

Moc znamionowa (1kHz, 20ms burst, 2 kanały wysterowane, 0,5% THD max)

Moc znamionowa (8Ω): 50W

Moc znamionowa (4Ω): 110W

Moc znamionowa (8Ω zmostkowane, jedna strefa wysterowana): 185W

Wydajność

Pasmo przenoszenia: 20Hz-20kHz +/-0. 5dB, przy 1/8 mocy, wszystkie kanały wysterowane

THD+N (maks.), przy mocy znamionowej, 20-20kHz: <0,1%

Stosunek sygnału do szumu (min), A-ważona, 20-20kHz, tryb 8Ω: >100dB

Crosstalk pomiędzy dowolnymi strefami, przy 1/8 mocy-: 80dB

Minimalna impedancja wyjściowa: 2,7Ω

Analogowa impedancja wejściowa: 20kΩ

Wykrywanie sygnału, poziom wzbudzenia: 1,75 mVrms

Maks. niezniekształcony analogowy sygnał wejściowy: 4. 6 Vrms

Hałas wentylatora, maksymalny, 1/8 mocy: 50dBA SPL @ 1 metr

Elektonika

Zasilanie uniwersalne: zasilanie sieciowe 100-240VAC 50-60Hz

Pobór mocy w trybie czuwania: Niższy niż 0,5W

Dane fizyczne

Wymiary (wys. x szer. x gł.): 43.7 x 436.0 x 323.0 mm

Wymiary z nóżkami (wys. x szer. x gł.): 44.5 x 436.0 x 323.0 mm

Waga netto: 4.5 kg

1. GNIAZDO ZASILANIA AC I WYŁĄCZNIK

   • Podłącz dołączony przewód zasilający AC do standardowego gniazda typu IEC o natężeniu 15A.
   • Obsługiwany zakres napięcia sieciowego: 100-240V~.
   • Wyłącznik zasilania AC całkowicie odłącza wzmacniacz od sieci zasilającej AC.

2. TRYB BRIDGE/MONO

   • Ustaw przełącznik w górnej pozycji dla danej strefy, aby włączyć tryb Bridge/Mono.
   • W trybie Bridge/Mono sygnały wejściowe z lewego i prawego kanału są sumowane do mono.
   • Wyjścia mogą być używane jako wyjścia mostkowe lub pojedyncze pary kanałów.

3. LINK TO GLOBAL INPUT

   • Ustaw przełącznik w górnej pozycji, aby połączyć strefę z WEJŚCIEM STREFY 1 / WEJŚCIEM GLOBALNYM.

4. TRYB ZASILANIA

   • ON: Zawsze włączony.
   • 12V: Sterowany przez wyzwalacz 12VDC.
   • AUTO: Włącza się, gdy wykryje sygnał audio na wejściu.

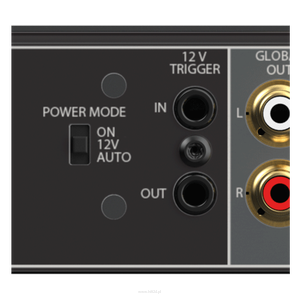

5. WYZWALACZ 12V WEJŚCIE/WYJŚCIE

   • Złącza Trigger In i Out: 1/8" (3,5 mm) monofoniczne złącza mini-jack.
   • Trigger In: do podłączania zewnętrznych urządzeń sterujących, które aktywują i dezaktywują tryb czuwania wzmacniacza DA.
   • Trigger Out: do tworzenia połączeń łańcuchowych Trigger In z dodatkowymi wzmacniaczami serii DA lub innymi komponentami, które muszą naśladować stan zasilania wzmacniacza.

6. WYJŚCIE GLOBALNE

   • Zapewnia wyjście RCA na poziomie liniowym do łączenia wielu wzmacniaczy DA w systemie, wykorzystując jedno globalne źródło sygnału wejściowego.

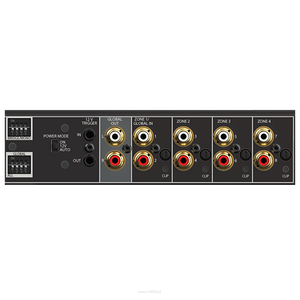

7. WEJŚCIE STREFY 1 / WEJŚCIE GLOBALNE

   • Wejście RCA na poziomie liniowym do zasilania odpowiadającego kanału wyjściowego na poziomie głośnikowym.
   • Może również zasilać dowolne lub wszystkie kanały wyjściowe głośników poprzez przełączniki LINK TO GLOBAL INPUT.

8. REGULACJA POZIOMU WYJŚCIA I WSKAŹNIK CLIP

   • Tłumienie poziomu wyjściowego dla każdej pary stref.
   • Regulatory poziomu wyjścia działają jako tłumiki dla każdej strefy.
   • Wskaźnik CLIP LED: znajduje się poniżej kontrolki GAIN, miga na czerwono przy przesterowaniu.

9. WEJŚCIA LOKALNE / WEJŚCIA STREFOWE

   • Wejście RCA na poziomie liniowym do zasilania odpowiadającego kanału wyjściowego na poziomie głośnikowym.
   • Każdy kanał może być zasilany dedykowanym sygnałem wejściowym.
   • Sygnały z tego wejścia są dostępne tylko na odpowiadającym im wyjściu głośnikowym.
   • Wejścia lokalne pogrupowane i oznaczone według stref oraz numerów kanałów (1-8) na tylnym panelu.

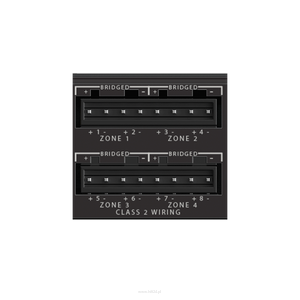

10. ZŁĄCZA WYJŚCIOWE (BLOK PHOENIX)

    • Dwa czterobiegunowe, zabezpieczone przed dotykiem złącza listwowe na parę kanałów.
    • Akceptują przewody o przekroju do 12 AWG lub widełki złączowe.

PODŁĄCZANIE WEJŚĆ AUDIO

JBL zaleca używanie gotowych lub profesjonalnie zbudowanych kabli niezbalansowanych (jednobiegunowych z ekranem).
Wzmacniacze serii DA akceptują połączenia audio na poziomie liniowym na złączach wejściowych RCA.
Gdy wzmacniacz jest używany jako wzmacniacz wielostrefowy, każdy kanał może być zasilany dedykowanym sygnałem wejściowym.
Sygnał z tego wejścia będzie dostępny na odpowiadającym mu wyjściu na poziomie głośnikowym.

Alternatywnie, każda strefa może być indywidualnie połączona z WEJŚCIEM GLOBALNYM/WEJŚCIEM STREFY 1.

Lokalne wejścia są pogrupowane i oznaczone w parach, z wspólną regulacją poziomu wyjściowego.

Należy zauważyć, że w trybie BRIDGE/MONO wejście stereo zostanie odpowiednio zsumowane do mono, a wyjścia mogą być używane jako wyjścia mostkowe lub pojedyncze pary kanałów.

PODŁĄCZANIE ZŁĄCZY WYJŚCIOWYCH

Przed dokonaniem jakichkolwiek połączeń wyjściowych upewnij się, że przewód zasilający jest odłączony od wzmacniacza. Dokładnie przeanalizuj całkowitą impedancję głośników podłączonych do każdego wyjścia wzmacniacza.
Jeśli do jednego wyjścia podłączono wiele głośników (np. szeregowo, równolegle lub szeregowo-równolegle), upewnij się, że całkowita impedancja systemu mieści się w dozwolonych specyfikacjach dla danego wyjścia. Zobacz "Specyfikacje" na stronach 13 i 14, aby zapoznać się ze wspieranymi specyfikacjami obciążenia.
JBL zaleca używanie przewodów głośnikowych o dużym przekroju, dwu- lub czterożyłowych, do 12 AWG.
W przypadku niskiej impedancji obciążenia zapoznaj się z tabelą poniżej i wybierz odpowiedni rozmiar przewodu w zależności od odległości między wzmacniaczem a głośnikiem.

Ustawianie TRYBU ZASILANIA

Przełącznik TRYBU ZASILANIA ma trzy pozycje:

ON:Przycisk trybu czuwania na przednim panelu aktywuje i dezaktywuje tryb czuwania, gdy wzmacniacz DA jest podłączony do zasilania AC.
Kiedy wzmacniacz jest podłączony do zasilania AC, dioda LED przycisku czuwania zaświeci się na słabo niebieski kolor, wskazując, że urządzenie znajduje się w trybie czuwania.
W tym stanie sekcja wzmacniacza mocy nie jest aktywna, a urządzenie zużywa minimalną ilość energii elektrycznej.
Naciśnięcie przycisku czuwania w tym stanie spowoduje aktywację sekcji wzmacniacza mocy dla wszystkich stref, a dioda LED przycisku czuwania zaświeci się na biało, wskazując, że wzmacniacz DA jest włączony.

12V:

Umożliwia zdalne sterowanie sygnałami wyzwalacza 4,5V-12VDC, które służą do aktywacji i dezaktywacji trybu czuwania wzmacniacza.
Połączenia Trigger In i Out mogą być używane do aktywacji i dezaktywacji trybu czuwania z takich urządzeń jak systemy zdalnego sterowania, przedwzmacniacze lub inne urządzenia zewnętrzne.
Złącza Trigger In i Out to 1/8" (3,5 mm) monofoniczne złącza mini-jack.
Użyj Trigger In do podłączenia zewnętrznych urządzeń sterujących, które będą aktywować i dezaktywować tryb czuwania wzmacniacza DA.
Trigger Out nie dostarcza mocy DC, ale może być używany do tworzenia połączeń łańcuchowych Trigger In z dodatkowymi wzmacniaczami serii DA lub innymi komponentami, które muszą naśladować stan zasilania wzmacniacza.
UWAGA: Kiedy zdalny wyzwalacz jest podłączony, zastępuje on działanie przycisku trybu czuwania na przednim panelu.

Aby zainstalować kabel wyzwalacza:

Wyłącz źródło sterujące i wzmacniacz DA.
Podłącz kabel wyzwalacza do źródła sterującego i wzmacniacza DA.
Po wykonaniu połączeń włącz źródło sterujące i wzmacniacz DA. Po pełnym uruchomieniu jednostki źródłowej wskaźnik zasilania LED na przednim panelu wzmacniacza powinien zaświecić się na biało.
Sprawdź działanie wyzwalacza, przełączając jednostkę źródłową w tryb czuwania. Wzmacniacz DA po krótkim opóźnieniu również przejdzie w tryb czuwania, a wskaźnik zasilania zaświeci się na słabo niebiesko.
Po upewnieniu się, że kabel wyzwalacza działa, używaj tylko jednostki źródłowej do włączania i wyłączania wzmacniacza serii DA.

AUTO:

Włącza obwody wykrywania sygnału audio (Signal Sense) dla wejść globalnych i lokalnych.
Obwód Signal Sense umożliwia wzmacniaczowi aktywację strefy, gdy zostanie wykryty sygnał audio na odpowiednim wejściu, oraz dezaktywację strefy, gdy sygnał audio nie będzie obecny przez 30 minut.
Gdy wzmacniacz jest włączony, a przełącznik trybu zasilania jest ustawiony na pozycję Auto, kanały wzmacniacza, na których jest obecny sygnał, będą aktywne. Kanały bez sygnałów pozostaną wyłączone, dopóki sygnały nie zostaną wykryte.

W tym trybie zużycie energii jest zredukowane przez wyłączanie nieaktywnych kanałów, a wydajność dźwięku jest poprawiona przez eliminację przesłuchów na sąsiednich nieużywanych kanałach.
W przypadku, gdy tryb Auto jest włączony i na żadnym kanale nie jest obecny sygnał audio przez ponad 30 minut, wszystkie kanały zostaną wyłączone, a jedynym działaniem będzie powolne miganie przycisku czuwania na przednim panelu na słabo niebieski kolor, podczas gdy wzmacniacz będzie nadal monitorował wszystkie wejścia w poszukiwaniu sygnału.

UWAGA: Gdy zdalny wyzwalacz jest podłączony, zastępuje on działanie przycisku trybu czuwania na przednim panelu.
