Najważniejsze cechy:

wysokowydajne niewidoczne głośniki architektoniczne, które mają konstrukcję z pojedynczym panelem i doskonałe parametry akustyczne
C86 zawiera sztywną ramę, w której znajdują się przetworniki i komponenty akustyczne, które można znaleźć w konwencjonalnych, widocznych, architektonicznych głośnikach ściennych lub sufitowych
rama mocowana jest bezpośrednio do obramowania strukturalnego ściany, podczas gdy czoło głośnika – panel FidelityGlass ™ – ma gładką i trwałą powierzchnię, która została zaprojektowana tak, aby była wykończona w podobny sposób jak otaczająca go płyta ścienna

Elementy napędowe

C86 zawiera dwa elementy napędowe współpracujące z panelem akustycznym FidelityGlass ™, aby zapewnić składową dźwięku o wysokiej i średniej częstotliwości. Panel wykorzystuje również 8-calowy przetwornik niskotonowy współpracujący z panelem FidelityGlass, aby zapewnić imponujące brzmienie basów. Ta kombinacja przetworników i opatentowanych technologii zapewnia wysokiej jakości dźwięk, który zwykle można znaleźć tylko w dużych konwencjonalnych głośnikach ściennych.

Podstawa

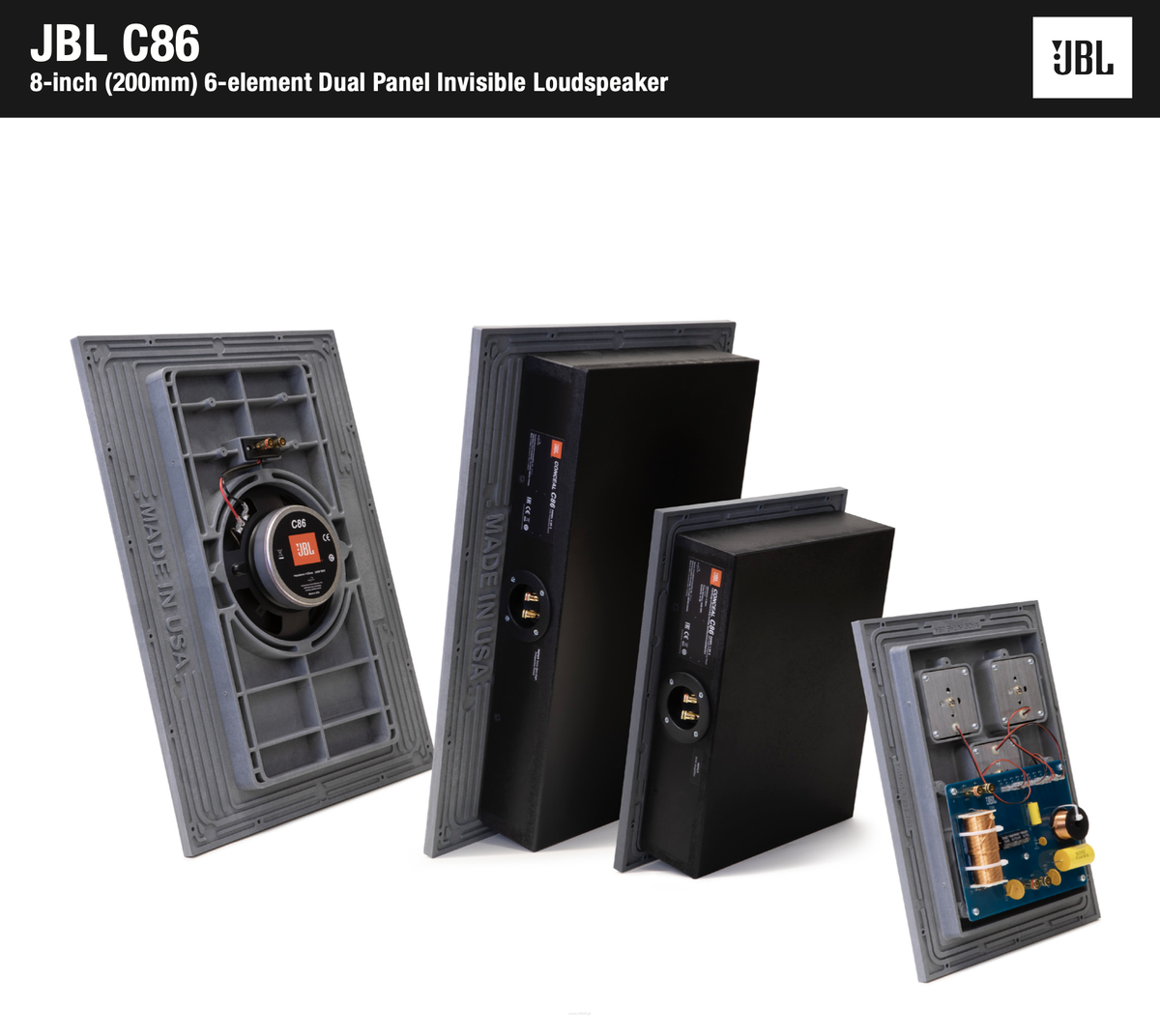

Podstawą panelu C86 jest formowana tłocznie przegroda, która zapewnia sztywną ramę dla całego zespołu. Panel akustyczny FidelityGlass jest przymocowany do ramy i służy jako membrana dla przetworników. W panelu jeden neodymowy przetwornik średniotonowy i jeden neodymowy wysokotonowy współpracują w harmonii z niestandardowymi materiałami i dostrojeniem panelu FidelityGlass, aby zapewnić nieskazitelne szczegóły i dokładny dźwięk. Równoważąc system C86, 8-calowy (200 mm) głośnik niskotonowy o dużej mocy działający w połączeniu z panelem FidelityGlass i dostrojoną obudową zapewnia solidne brzmienie basów, rywalizujące z tradycyjnymi rozwiązaniami wizualnymi. Zaawansowana sieć zwrotnicy oparta jest na wiodącej w branży wiedzy specjalistycznej JBL w zakresie akustyki i zawiera samoregulujący się obwód ochronny dla systemu C86, zapewniający najwyższą niezawodność przez długi czas. Zintegrowana drewniana obudowa tylna pomaga skupić dźwięk w pomieszczeniu i zminimalizować zakłócenia akustyczne w sąsiednich przestrzeniach.

Instalacja

Instalacja niewidocznego głośnika Conceal jest taka sama, jak w przypadku standardowej łaty z płyt kartonowo-gipsowych. W przypadku nowej konstrukcji dostępna jest drewniana tablica do oznaczania miejsca podczas montażu płyty gipsowo-kartonowej. Dostępne są szczegółowe instrukcje, które pomogą zapewnić prawidłową instalację. Po zamontowaniu i ponownym sprawdzeniu dopasowania panelu do płyty gipsowo-kartonowej, kluczowe jest przetestowanie głośników pod kątem prawidłowego działania ze wzmacnianym źródłem dźwięku przed przejściem do etapu oklejania płyt kartonowo-gipsowych i wykończenia

Niewidoczność

Całkowita niewidoczność produktów z serii Conceal w połączeniu z ich szerokim półkulistym wzorem pokrycia akustycznego pozwala na optymalne umieszczenie praktycznie w dowolnym miejscu pomieszczenia, czy to na ścianie, czy na suficie. Gotowe korzyści estetyczne znacznie przewyższają zalety tradycyjnego głośnika ściennego lub sufitowego, co zapewnia nowy poziom wydajności. Seria JBL Conceal to najlepsze rozwiązanie dla wysokowydajnego architektonicznego dźwięku.

DANE TECHNICZNE

Producent JBL
Model Conceal C86
Typ 2-panelowy 6-elementowy 3-drożny pełnozakresowy niewidoczny głośnik
Zalecana moc wzmacniacza 50 – 200 W RMS
Pasmo przenoszenia 45 Hz – 20 kHz (-6dB) mierzone w pomieszczeniu
Nominalna impedancja 4 Ohm

Cena dotyczy:

Panel wysoko/średniotonowy  1 szt

Wymiary Panel MF/HF: 11-7/8" wys. x 15-7/8" szer. x 3-7/8" gł. (302mm wys. x 403mm szer. x 98mm gł.)

Panel niskotonowy 1 szt

Panel LF: 22" wys. x 15-7/8" szer. x 3-7/8" gł. (559mm wys. x 403mm szer. x 98mm gł.)
Gwarancja 2 lata

Umiejscowienie głośników

Głośniki JBL Conceal Invisible zostały zaprojektowane do montażu w ścianach lub sufitach w standardowej konstrukcji z płyt kartonowo-gipsowych.

Zalecenia dla systemów stereo lub kina domowego:

Umieść głośniki na wysokości uszu.
Lewy i prawy głośnik powinny być ustawione blisko telewizora, aby uzyskać optymalne wrażenia dźwiękowe (zobacz Rysunek 1 i Rysunek 2).

Umiejscowienie głośników dla dźwięku tła

Do słuchania w tle głośniki można umieścić w dowolnym dogodnym miejscu, aby równomiernie rozprowadzić dźwięk w całym pomieszczeniu (zobacz Rysunek 3).

Przed instalacją głośników

Struktura montażowa:

Głośniki serii Conceal wymagają stabilnej struktury montażowej, aby zapewnić odpowiednie wsparcie.
Głośniki powinny być przymocowane wyłącznie do nieruchomych elementów budynku, takich jak konstrukcyjny sufit lub ściana, które umożliwiają przykręcenie głośnika do czterech stron i sąsiednich płyt gipsowych.
W przypadku braku odpowiedniej struktury konstrukcyjnej można zastosować dobrze wysuszone belki sosnowe o wymiarach 2" × 4" (35 × 70 mm).
Jeśli montaż odbywa się w obniżonym suficie, należy użyć wieszaków sufitowych, aby bezpośrednio zabezpieczyć strukturę montażową do konstrukcyjnego sufitu budynku.
Instalacja w trakcie budowy:

Nie instaluj głośników Conceal przed zamontowaniem płyt gipsowych. Zamiast tego użyj płyty montażowej (PCB) w miejscu każdego głośnika.
Wystawienie głośników na środowisko budowy podczas montażu płyt gipsowych grozi ich uszkodzeniem lub niewłaściwym dopasowaniem do sąsiednich płyt.

Okablowanie głośników
Zalecenia:

Dla przewodów o długości poniżej 30,5 m użyj przewodów o grubości 16 AWG.
Dla przewodów o długości od 30,5 m do 76 m użyj przewodów o grubości 14 AWG.

Wyrównanie i testowe dopasowanie głośnika

Po zamontowaniu płyt gipsowych usuń płytę montażową (PCB).
Przed wykończeniem połączeń należy testowo dopasować każdy głośnik, aby sprawdzić jego zgodność z otaczającą płytą gipsową. Aby zapewnić prawidłowe dopasowanie, flansza głośnika powinna być na równi z sąsiednimi płytami gipsowymi (patrz Rysunek 4). Tworzy to zagłębienie dla taśmy wykończeniowej, zapobiegając szlifowaniu taśmy podczas prac wykończeniowych.
W razie potrzeby przyklej dostarczone samoprzylepne podkładki na tylną część głośnika, umieszczając je nad otworami na śruby i upewniając się, że nie ma żadnych luk (patrz Rysunek 5).
Ważne jest, aby zastosować odpowiednią liczbę podkładek, tak aby powierzchnia głośnika i płyty gipsowej były na równi. Jeśli głośnik będzie cofnięty w stosunku do powierzchni płyty gipsowej, może dojść do nadmiernego nawarstwienia materiału na powierzchni głośnika podczas prac wykończeniowych, co może skutkować obniżeniem jakości dźwięku i potencjalnie prowadzić do przedwczesnej awarii.
