Najważniejsze cechy:

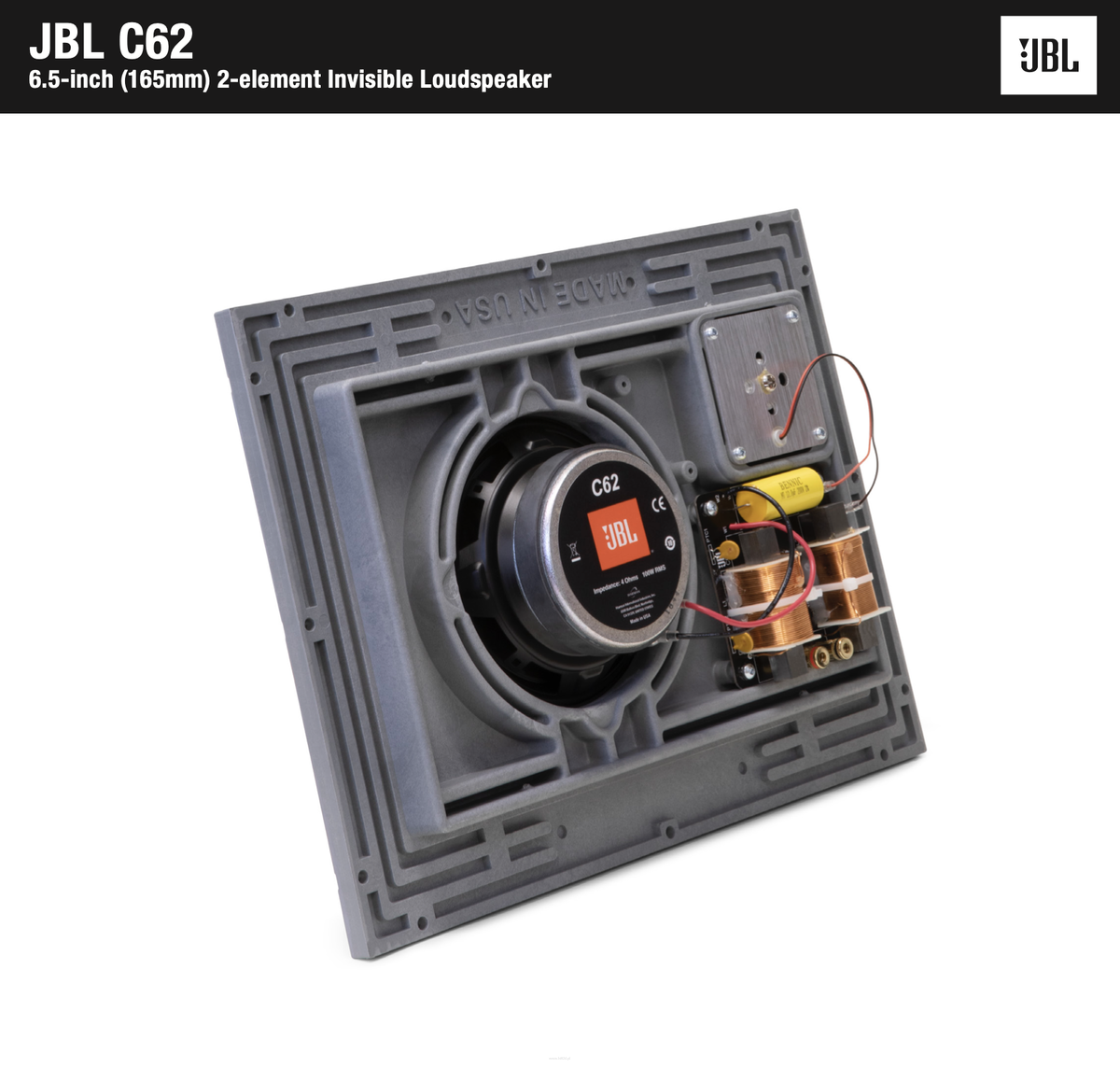

wysokowydajny niewidoczny głośnik architektoniczny o konstrukcji z pojedynczym panelem o doskonałych parametrach akustycznych

panel C62 zawiera sztywną ramę, w której znajdują się przetworniki i komponenty akustyczne, które można znaleźć w konwencjonalnych, widocznych, architektonicznych głośnikach ściennych lub sufitowych.
C62 zawiera element napędowy współpracujący z panelem akustycznym FidelityGlass;, aby zapewnić składową dźwięku o wysokiej i średniej częstotliwości
panel wykorzystuje również 6,5-calowy przetwornik niskotonowy współpracujący z panelem FidelityGlass, aby zapewnić wydajność basów

Podstawa

Podstawą panelu C62 jest formowana tłocznie przegroda, która zapewnia sztywną ramę dla całego zespołu. Panel akustyczny FidelityGlass jest przymocowany do ramy i służy jako membrana dla przetworników. W panelu jeden neodymowy przetwornik średniotonowy i wysokotonowy działa w harmonii z niestandardowymi materiałami i dostrojeniem panelu FidelityGlass, aby zapewnić nieskazitelne szczegóły i dokładny dźwięk. Równoważąc system C62, 6,5-calowy (165 mm) głośnik niskotonowy o dużej mocy działający w połączeniu z panelem FidelityGlass i dostrojoną obudową zapewnia dolny koniec. Zaawansowana sieć zwrotnicy oparta jest na wiodącej w branży wiedzy specjalistycznej JBL w zakresie akustyki i zawiera samorezujący się obwód ochronny dla systemu C62, zapewniający najwyższą niezawodność przez długi czas.

Instalacja

Instalacja niewidocznego głośnika Conceal jest taka sama, jak w przypadku standardowej łaty z płyt kartonowo-gipsowych. W przypadku nowej konstrukcji dostępna jest drewniana tablica do oznaczania miejsca podczas montażu płyty gipsowo-kartonowej. Dostępne są szczegółowe instrukcje, które pomogą zapewnić prawidłową instalację. Po zamontowaniu i ponownym sprawdzeniu dopasowania panelu do płyty gipsowo-kartonowej, kluczowe jest przetestowanie głośników pod kątem prawidłowego działania ze wzmacnianym źródłem dźwięku przed przejściem do etapu oklejania płyt kartonowo-gipsowych i wykończenia.

Niewidoczność

Całkowita niewidoczność produktów z serii Conceal w połączeniu z ich szerokim półkulistym wzorem pokrycia akustycznego pozwala na optymalne umieszczenie praktycznie w dowolnym miejscu pomieszczenia, czy to na ścianie, czy na suficie. Gotowe korzyści estetyczne znacznie przewyższają zalety tradycyjnego głośnika ściennego lub sufitowego, co zapewnia nowy poziom wydajności. Seria JBL Conceal to najlepsze rozwiązanie dla wysokowydajnego architektonicznego dźwięku.

DANE TECHNICZNE

Producent JBL
Model Conceal C62
Typ 2-drożny głośnik ścienny / sufitowy
Obudowa zamknięta, z drewnianą skrzynką
Czułość 83 dB / 1 W / 1 m zmierzone w pomieszczeniu
Waga 5,9 kg
Częstotliwość podziału 600 Hz
Impedancja 4 Ohm
Zalecana moc wzmacniacza 50 – 100 WRMS
Pasmo przenoszenia 45 Hz – 20 kHz (-6 dB) mierzone w pomieszczeniu
Przetwornik przetwornik cewki drgającej o średnicy 1,18 cala (30 mm) z magnesem neodymowym
Wymiary 302 mm wys. X 403 mm szer. X 98 mm gł.
Inne
ochrona: dwa niezależne urządzenia samoresetujące (LF i HF)
Gwarancja 2 lata
Głośnik niskotonowy 6,5-calowy (165 mm) głośnik niskotonowy z 1-calową (25 mm) cewką

Umiejscowienie głośników

Głośniki JBL Conceal Invisible zostały zaprojektowane do montażu w ścianach lub sufitach w standardowej konstrukcji z płyt kartonowo-gipsowych.

Zalecenia dla systemów stereo lub kina domowego:

Umieść głośniki na wysokości uszu.
Lewy i prawy głośnik powinny być ustawione blisko telewizora, aby uzyskać optymalne wrażenia dźwiękowe (zobacz Rysunek 1 i Rysunek 2).

Umiejscowienie głośników dla dźwięku tła

Do słuchania w tle głośniki można umieścić w dowolnym dogodnym miejscu, aby równomiernie rozprowadzić dźwięk w całym pomieszczeniu (zobacz Rysunek 3).

Przed instalacją głośników

Struktura montażowa:

Głośniki serii Conceal wymagają stabilnej struktury montażowej, aby zapewnić odpowiednie wsparcie.
Głośniki powinny być przymocowane wyłącznie do nieruchomych elementów budynku, takich jak konstrukcyjny sufit lub ściana, które umożliwiają przykręcenie głośnika do czterech stron i sąsiednich płyt gipsowych.
W przypadku braku odpowiedniej struktury konstrukcyjnej można zastosować dobrze wysuszone belki sosnowe o wymiarach 2" × 4" (35 × 70 mm).
Jeśli montaż odbywa się w obniżonym suficie, należy użyć wieszaków sufitowych, aby bezpośrednio zabezpieczyć strukturę montażową do konstrukcyjnego sufitu budynku.
Instalacja w trakcie budowy:

Nie instaluj głośników Conceal przed zamontowaniem płyt gipsowych. Zamiast tego użyj płyty montażowej (PCB) w miejscu każdego głośnika.
Wystawienie głośników na środowisko budowy podczas montażu płyt gipsowych grozi ich uszkodzeniem lub niewłaściwym dopasowaniem do sąsiednich płyt.

Okablowanie głośników
Zalecenia:

Dla przewodów o długości poniżej 30,5 m użyj przewodów o grubości 16 AWG.
Dla przewodów o długości od 30,5 m do 76 m użyj przewodów o grubości 14 AWG.

Wyrównanie i testowe dopasowanie głośnika

Po zamontowaniu płyt gipsowych usuń płytę montażową (PCB).
Przed wykończeniem połączeń należy testowo dopasować każdy głośnik, aby sprawdzić jego zgodność z otaczającą płytą gipsową. Aby zapewnić prawidłowe dopasowanie, flansza głośnika powinna być na równi z sąsiednimi płytami gipsowymi (patrz Rysunek 4). Tworzy to zagłębienie dla taśmy wykończeniowej, zapobiegając szlifowaniu taśmy podczas prac wykończeniowych.
W razie potrzeby przyklej dostarczone samoprzylepne podkładki na tylną część głośnika, umieszczając je nad otworami na śruby i upewniając się, że nie ma żadnych luk (patrz Rysunek 5).
Ważne jest, aby zastosować odpowiednią liczbę podkładek, tak aby powierzchnia głośnika i płyty gipsowej były na równi. Jeśli głośnik będzie cofnięty w stosunku do powierzchni płyty gipsowej, może dojść do nadmiernego nawarstwienia materiału na powierzchni głośnika podczas prac wykończeniowych, co może skutkować obniżeniem jakości dźwięku i potencjalnie prowadzić do przedwczesnej awarii.

Porównanie.
